GeberIt PluvIa Negatif Basınçlı Sifonik Yağmur Drenaj Sistemi
Daha az boru hattı, daha fazla performans
Geberit, Geberit Pluvia negatif basınçlı sifonik yağmur drenaj sistemi yıllardır çatı drenajındaki standardı belirlemektedir.
Geberit Pluvia sifonik yağmur suyu drenaj sistemi avantajları:
- Yüksek drenaj kapasitesi ile daha az çatı süzgeci
- İniş borularından tasarruf ile tasarımda daha fazla esneklik
- Eğimsiz yatay boru hatları ile maksimum alan kullanımı
Akıllıca tasarlanmış detaylar, sistem bileşenlerinde yüksek kalite ile Geberit, güvenilirlik, uzun vadeli kullanım ve sorunsuz çalışma sağlar. Medya Merkezi'mizden Pluvia yağmur suyu çatı drenajı ürün sertifikalarına ulaşabilirsiniz.
Neden Geberıt Pluvıa'yı seçmelisiniz?
Esnek tasarım seçenekleri
Geberit Pluvia çeşitli çatı şekilleriyle kullanılabilir.
Malzeme tasarrufu
Daha küçük boru çapları, daha az çatı çıkışı ve daha az bağlantı ile yüksek performans.
Verimli alan kullanımı
Borular yatay olarak monte edildiğinden, Geberit Pluvia kullanılabilir alan kaybına neden olmaz.
Az bakım gerektirir
Dolu borulardaki yüksek akış hızı, sistemin kendi kendini temizleme işlevine katkıda bulunan bir vakum oluşturur.
Doğru teknoloji ile çatınız güvende Sifonik yağmur suyu drenaj sistemi
Sistem Avantajları
Kolay kullanım
- Geniş alanlar tek bir iniş borusu ile deşarj edilebilir
- Yer tasarrufu ve mimari tasarım özgürlüğü
- Sifonik etki sayesinde kendini temizleyen sistem
- Tüm çatı tipleri için süzgeç çeşidi
- Her çatı süzgeci fabrikada sızdırmazlık için ayrı ayrı test edilir
- Daha az süzgeç, daha az boru ve daha az işçilik sayesinde maliyet tasarrufu
- Darbelere, kimyasallara, UV ışığına ve yüksek sıcaklığa karşı dayanıklı
- Tamamen sızdırmaz, güvenli ve kalıcı bağlantı
- Kolay Prefabrikasyon
Daha kolay planlama ve hesaplama
- Autodesk® Revit® için plug-in Geberit ProPlanner yazılımı
- BIM kütüphanesi mevcuttur. BIM verilerine ulaşmak için tıklayınız.
Geberit PE boru sistemi

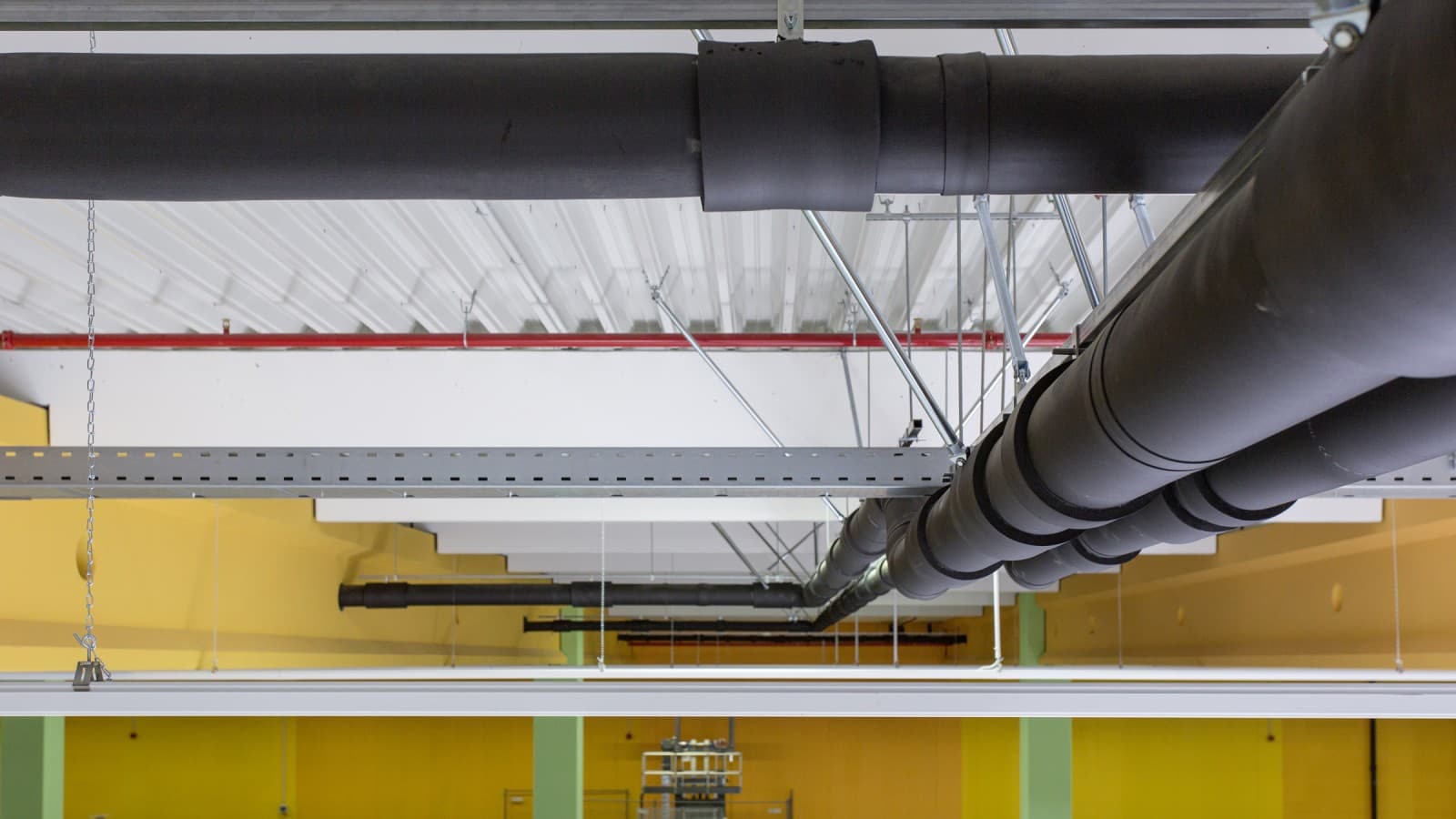

Geberit Pluvia çatı süzgeçleri, çatı altında serbest ve yatay olarak döşenen Geberit PE borular aracılığıyla düşey boruya bağlanır.
Kendini kanıtlamış Geberit PE boru sistemi, yüksek gerilme direnciyle öne çıkar. Geberit PE boru sistemindeki homojen kaynak birleşimleri, Geberit Pluvia gibi çatı drenaj sistemlerinde karşılaşılan yüksek basınçlara dayanabilmesini sağlar.
Geberit, boruların profesyonel montajı için patentli bir sabitleme sistemi sunmaktadır.
Geberit Pluvia çatı çıkışları
Modüler yapısı ve Geberit Pluvia çatı süzgeci çeşitlerinin geniş yelpazesi sayesinde sistem, büyük binalar ve çatılardaki hemen her montaj senaryosuna uygundur.
Gerekli parçalar hemen hemen tüm uygulamalar için mevcuttur, bu da sistemi oldukça esnek hale getirir.
Faydaları:
- Geberit EPDM sızdırmazlık contası ile güvenilir sızdırmazlık
- Her çatı çıkışı sızdırmazlık açısından fabrikada ayrı ayrı test edilir.
- Fonksiyon diski havanın içeri girmesini önler
- Kolay montaj için döner kilit çubuğu

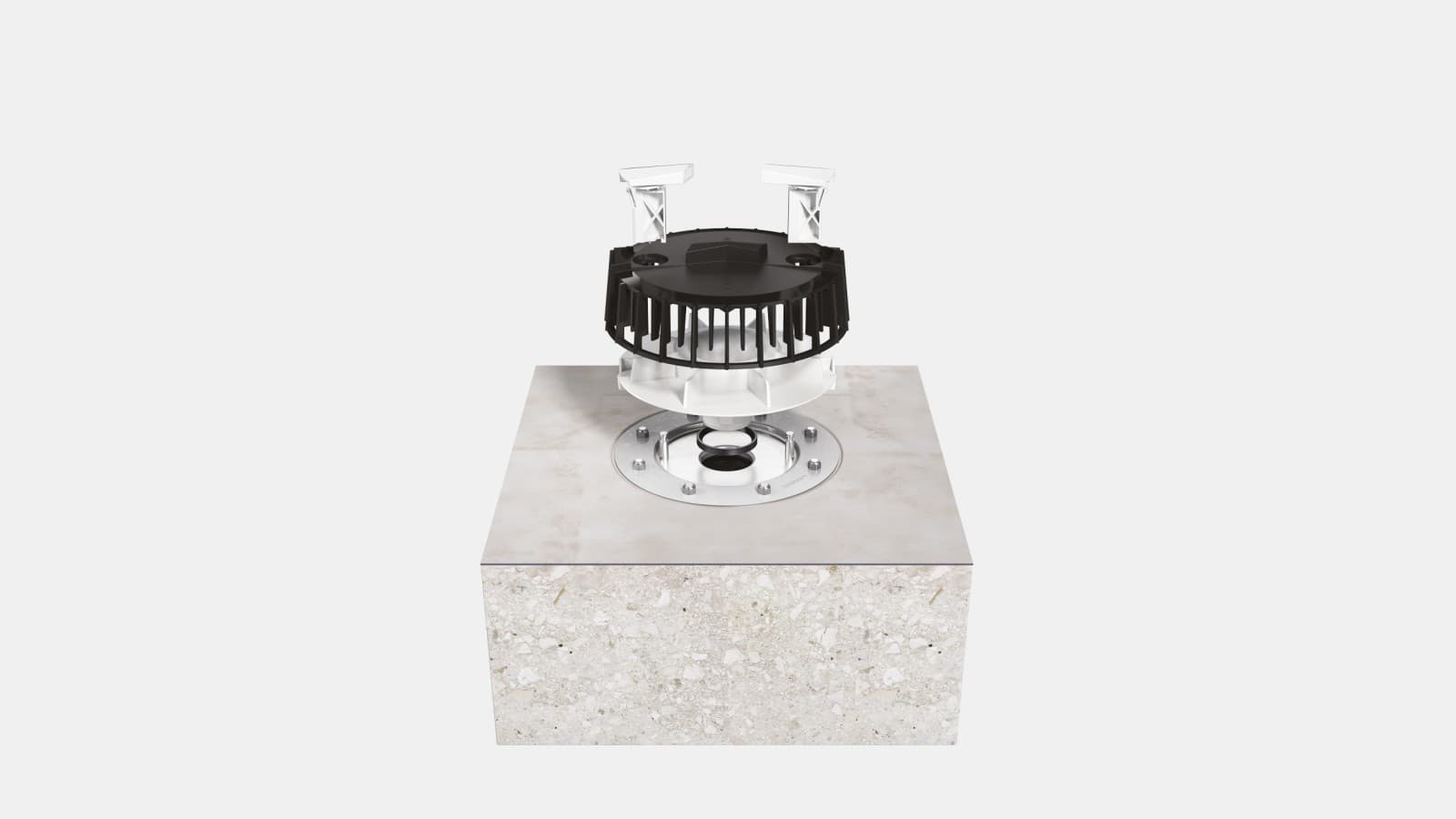

Geberit Pluvia acil durum taşma sistemi: Geberit Pluvia çatı çıkışları, acil durum taşma sisteminde kullanılmak üzere kolayca dönüştürülebilir.
Geberit Pluvia çatı süzgeçlerinin tüm ürün portföyünü keşfedin.

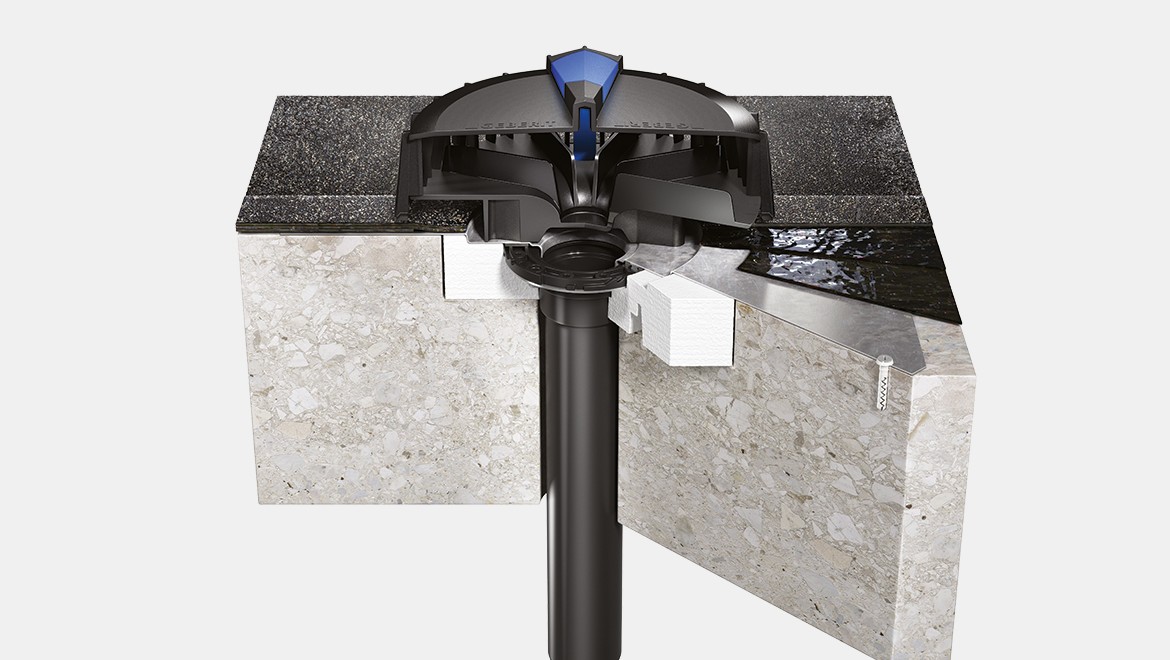

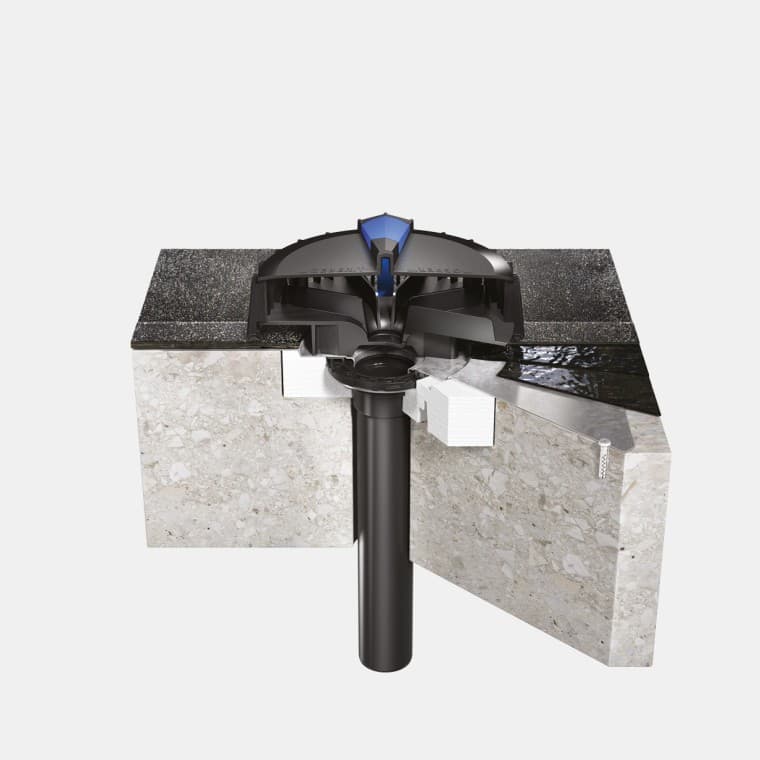

Concrete roof with bitumen roof foil: The roof outlets for both foil and bitumen are installed directly on the roof structure during construction.

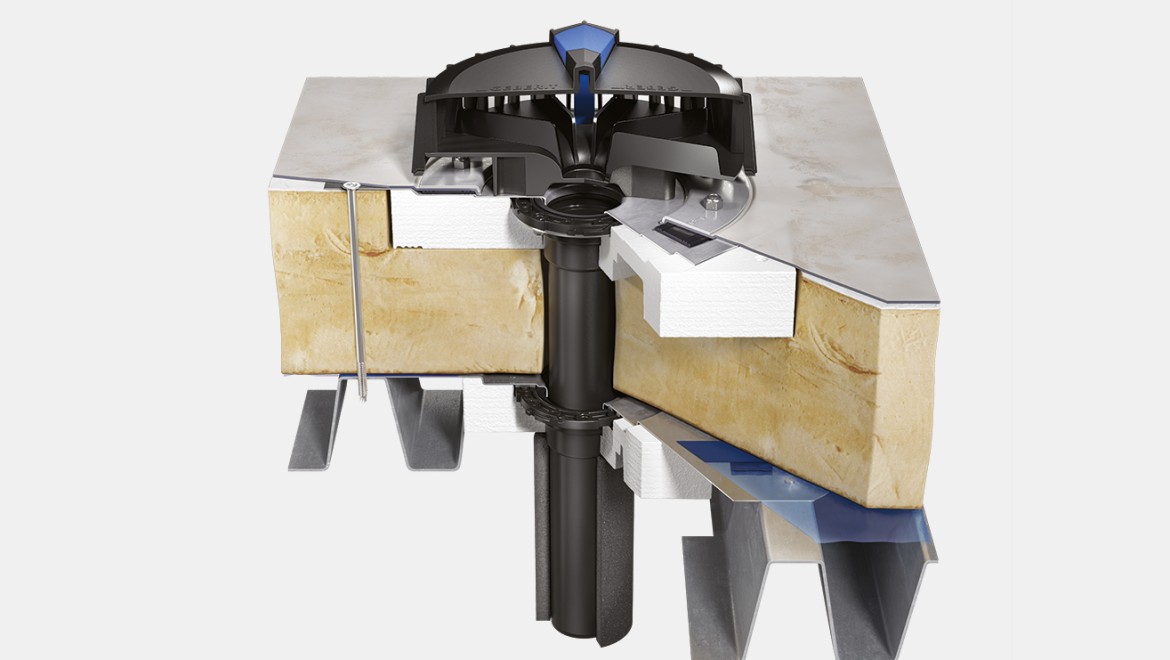

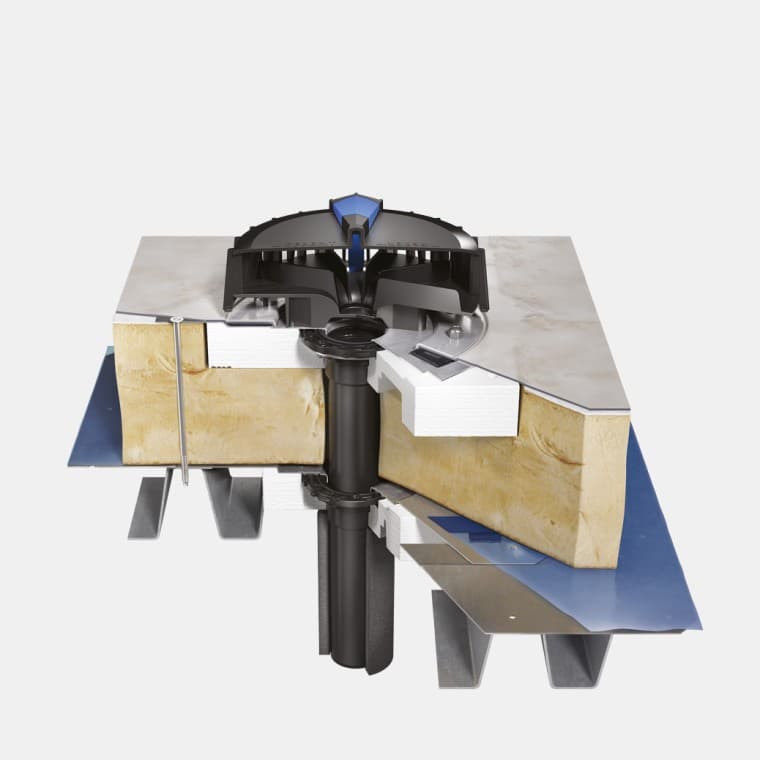

Lightweight roofs benefit from the low static load thanks to Geberit Pluvia. The long connection pipe is also suitable for thicker insulation layers, and the Geberit vapour barrier connection can be used with both foil and bitumen.

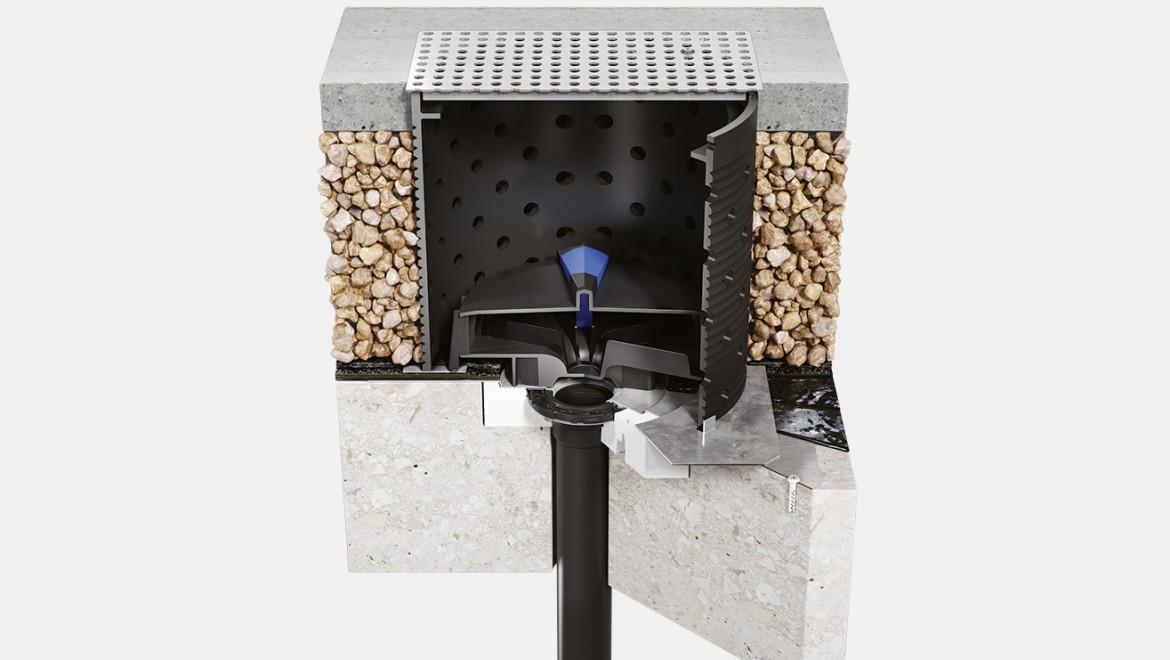

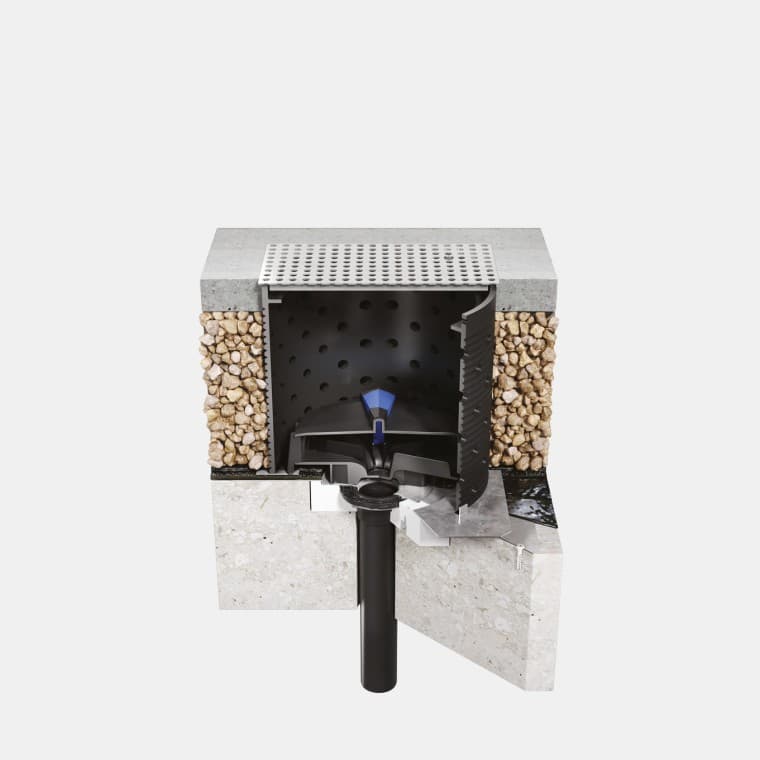

Weight-bearing concrete roof with bitumen roof foil: Green, walkable or driveable roofs offer aesthetic appeal and high functional value. These can all be implemented using a supplementary set.

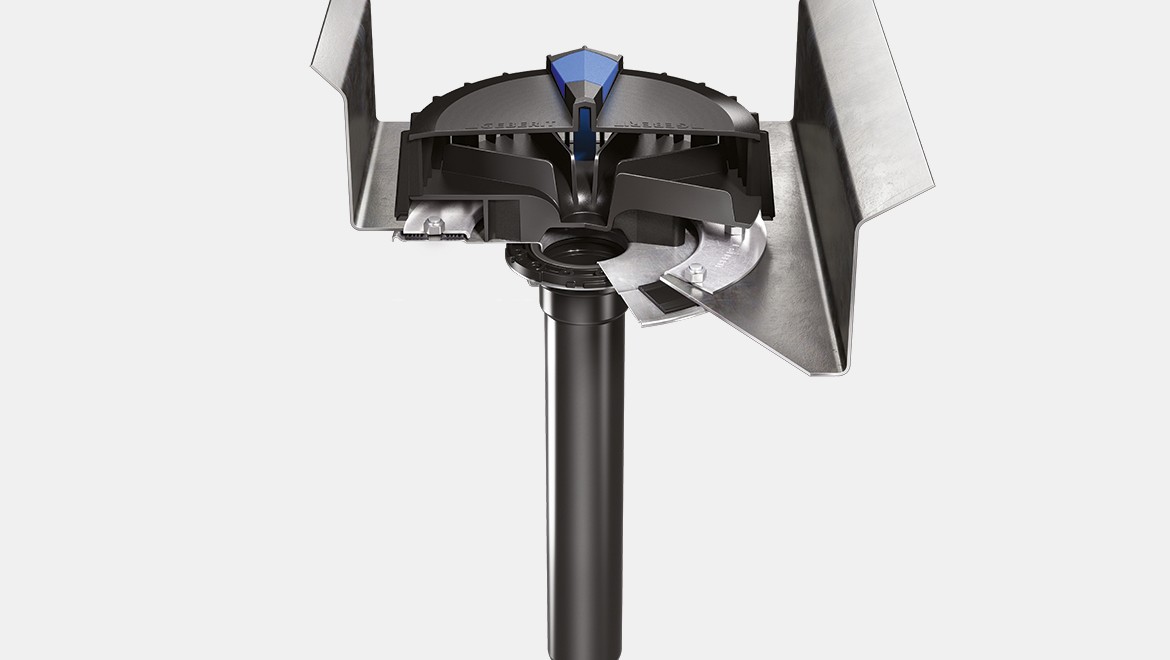

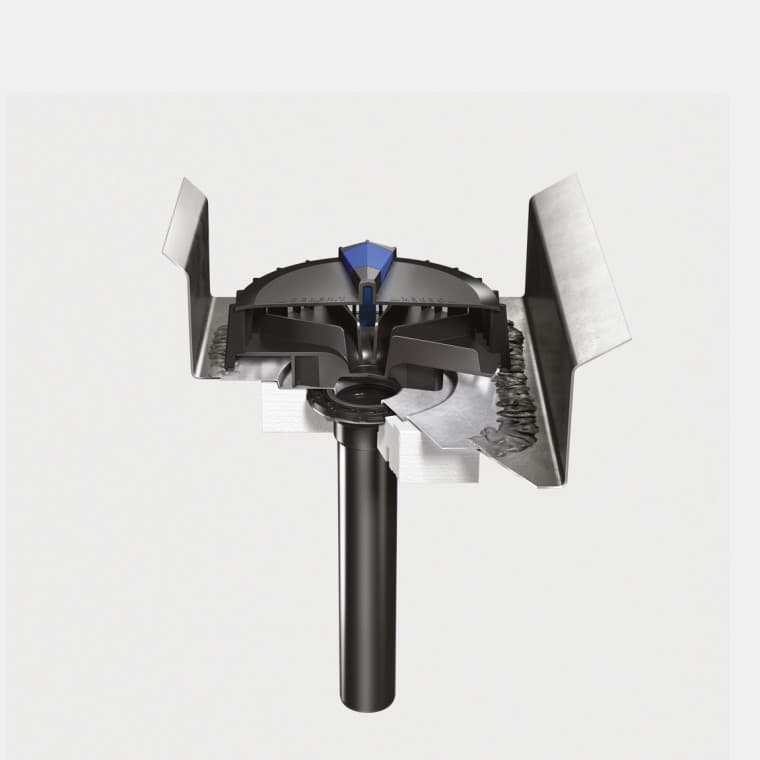

Roof with steel gutter: Thanks to its compact design, Geberit Pluvia is also suitable for installation in steel gutters. Depending on the product material, the system can be installed using soldering or a flange connection.
Geberit Pluvia sabitleme sistemi
Yatay boru hattının güvenliğini ve stabilitesini artırmak için özel bir sabitleme sistemi mevcuttur. Bu sistem, boruların termal genleşmesinden kaynaklanan kuvvetlerin bina yapısına aktarılmasını önler. Sabitleme sistemi, bina yapısına minimum müdahale gerektirir ve bu nedenle hafif çatılarda kullanım için de idealdir.
Faydaları:
- Sabitleme noktaları, bina yapısında yalnızca her 2,5 metrede bir gereklidir.

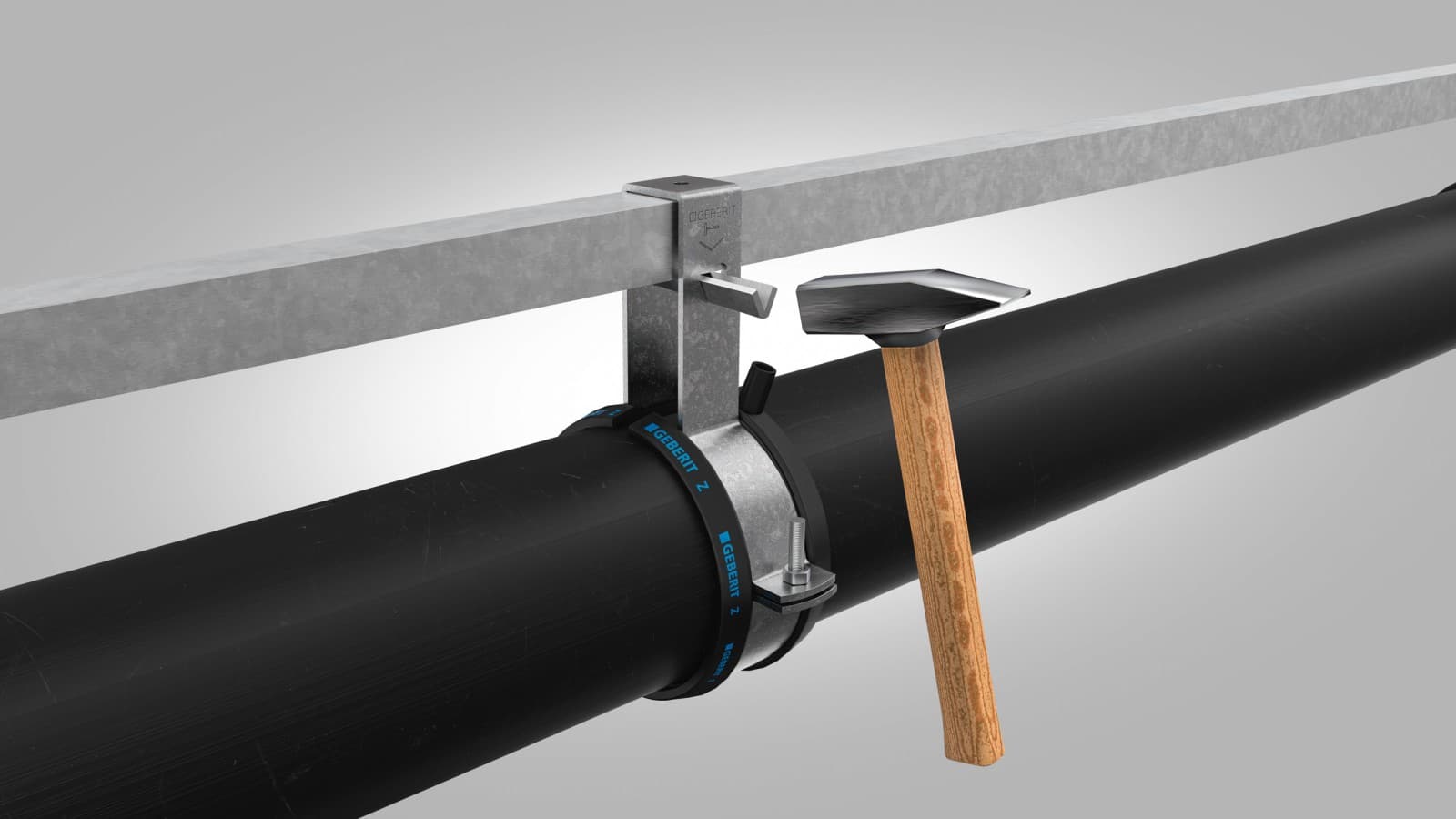

- Evrensel kamaları sayesinde çekiç kullanılarak kolayca monte edilebilir.
- Elektrofüzyon bandı ile sabitleme, ankraj noktalarının sonradan belirlenmesine olanak tanır.
- Bina yapısında yalnızca düşük kuvvetler etkili olduğundan hafif çatılar için idealdir.

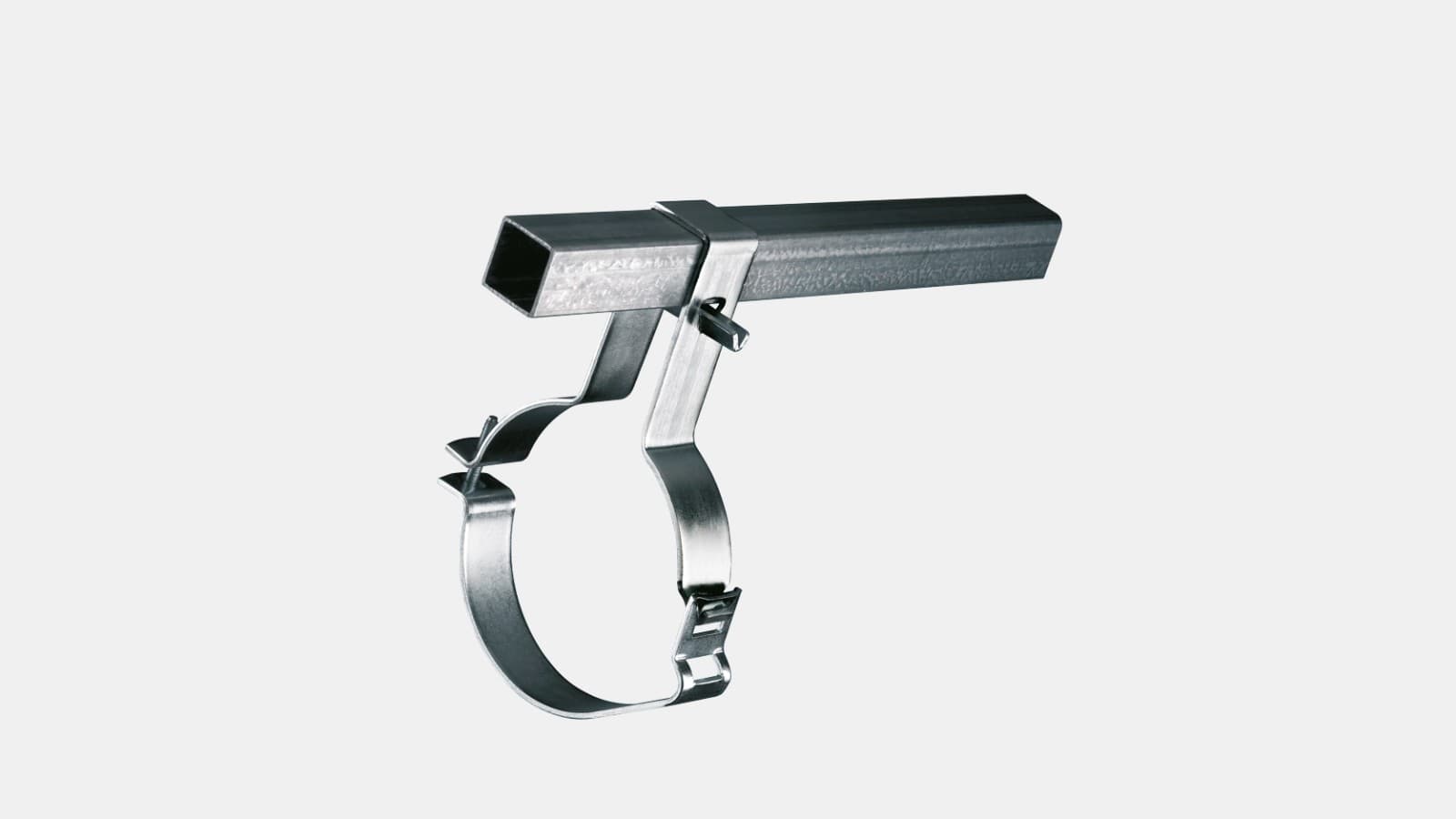

Boru kelepçeleri ve tavan askıları, sabitleme takozları kullanılarak taşıyıcı raya monte edilir – ek bir alet gerekmez

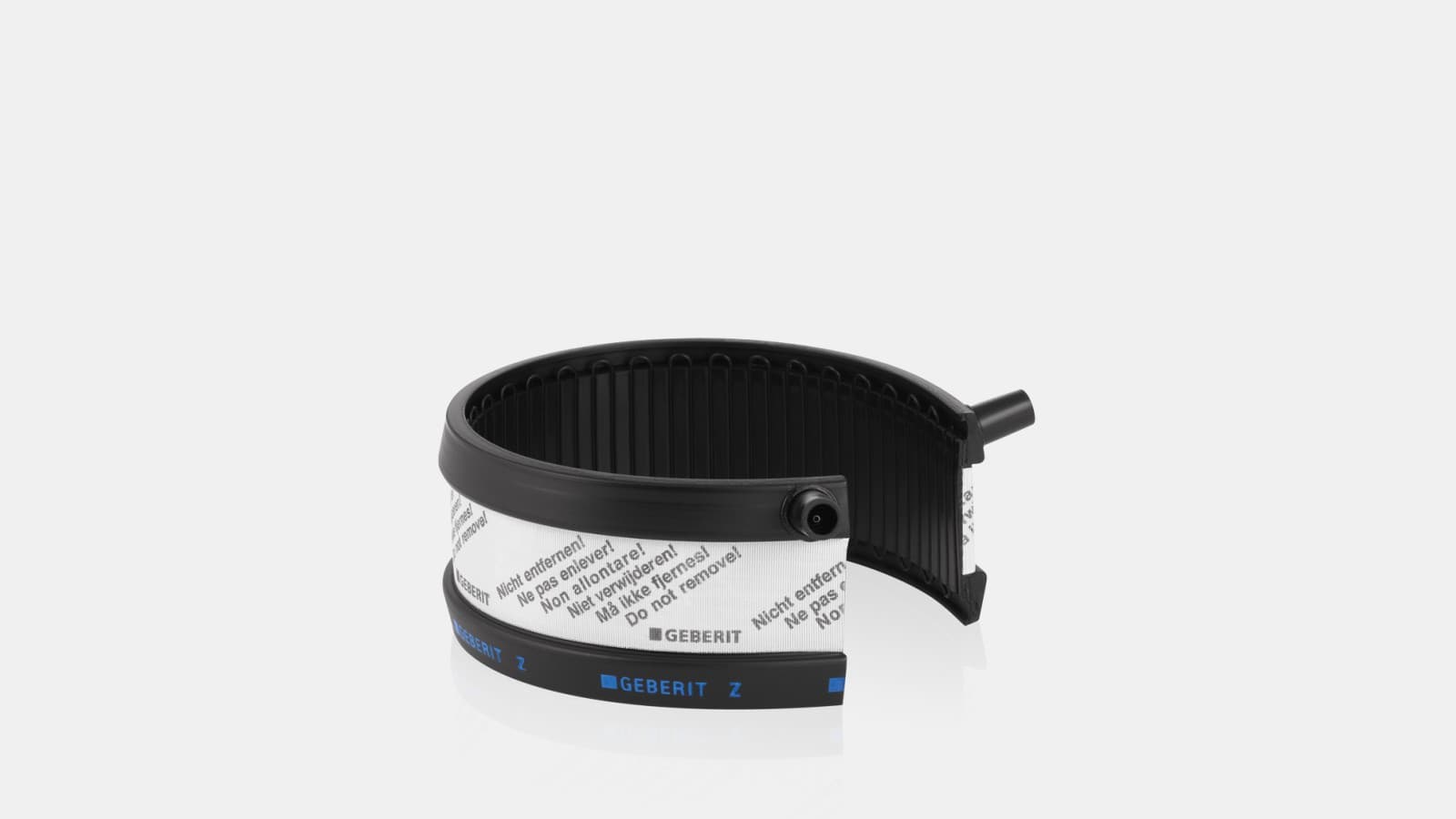

Geberit elektrofüzyon bandı ile ankraj noktalarının kolay montajı.
Taşıyıcı raylar kuvvetlerin büyük kısmını absorbe ettiğinden, bina yapısına yalnızca minimum yük aktarılır.
Geberit Pluvia destek seti
Yalnızca birkaç bileşenden oluşan Geberit Pluvia destek seti, hem güvenliği hem de stabiliteyi artırır.
Tahliye edilen suyun yüksek akış hızından kaynaklanabilecek yatay hareketi veya salınımı önemli ölçüde azaltır.
Destek seti, halihazırda kurulmuş ve çalışmakta olan sistemlere de sonradan eklenebilir.
Önerilen montaj:
- 60 cm'lik süspansiyon yüksekliğinden d90–d125
- 30 cm'lik askı yüksekliğinden d160–d315
Geberıt Pluvıa'nın planlanması ve kurulumu
Planlama
Çatı drenaj sisteminin planlanması karmaşık bir süreçtir, bu nedenle Geberit her projenin bir parçası olarak planlama desteği sunmaktadır.
Planlama ve teklif aşamalarından uygulamaya kadar, müşteriler Geberit'in kapsamlı uzmanlığına güvenebilirler. Çeşitli dijital araçlar, güvenilir planlama yapılmasına yardımcı olur.
Geberit Pluvia sistemi için hidrolik hesaplamalar doğrudan Geberit ProPlanner'da veya Autodesk Revit® için Geberit BIM Eklentisi'ndeki Geberit Pluvia modülü kullanılarak yapılabilir.
Referans projeler
Futbol Geberıt Pluvıa Güvencesinde
Geberit çatı drenaj sistemi Pluvia, dünya çapında çok sayıda futbol stadyumunun çatılarını korumaktadır.
Geberıt Pluvıa ürün portföyü Ürün kodları, teknik bilgiler ve daha fazlası
Geberit Pluvia çatı süzgeçleri
Çeşitli çatı yapıları için doğru çözüm
Örnek 1: Geberit Pluvia, bitüm çatı yalıtımlı beton çatılarda daha iyi bağlantı için ekstra geniş bir bağlantı sacına sahiptir.
Örnek 2: Hafif çatılar, Geberit Pluvia ile düşük statik yüklenmeden faydalanır. Uzun bağlantı borusu büyük yalıtım güçlerini yener.
Örnek 3: Kompakt yapı tarzı ile Geberit Pluvia dere içinde montaja da uygundur.
Örnek 4: Geberit Pluvia'nın yüksekliği, bitüm çatı yalıtımına sahip yürünebilir beton çatılarda ek bir set ile ayarlanabilir.
Geberit Pluvia askılama sistemi
Geberıt Pluvıa askılama sistemi
Geberit Pluvia askılama sistemi
- Yapı gövdesinde sabitleme noktaları sadece her 2,5 metrede gereklidir
- Üniversal kama ile çekiçle kolay montaj
- Elektromuf kelepçesi ile sabitleme noktalarının tamamlayıcı olarak montajını sağlar
- Yapı gövdesinde yalnıza düşük kuvvetler etki ettiğinden hafif çatılar için idealdir
- YENİ: Geberit Pluvia yanal askılama seti
Geberıt Pluvıa yanal askılama ile uzun montaj mesafelerinde daha fazla güvenlik
Geberit HDPE borular
Geberit HDPE boruların montajı kolaydır. Çatı drenajı için güvenli ve uzun vadeli kullanım sağlar.
