Geberıt Sılent-db20 Yüksek akustik izolasyon için sağlam bağlantı
Gürültüye karşı üç kat koruma

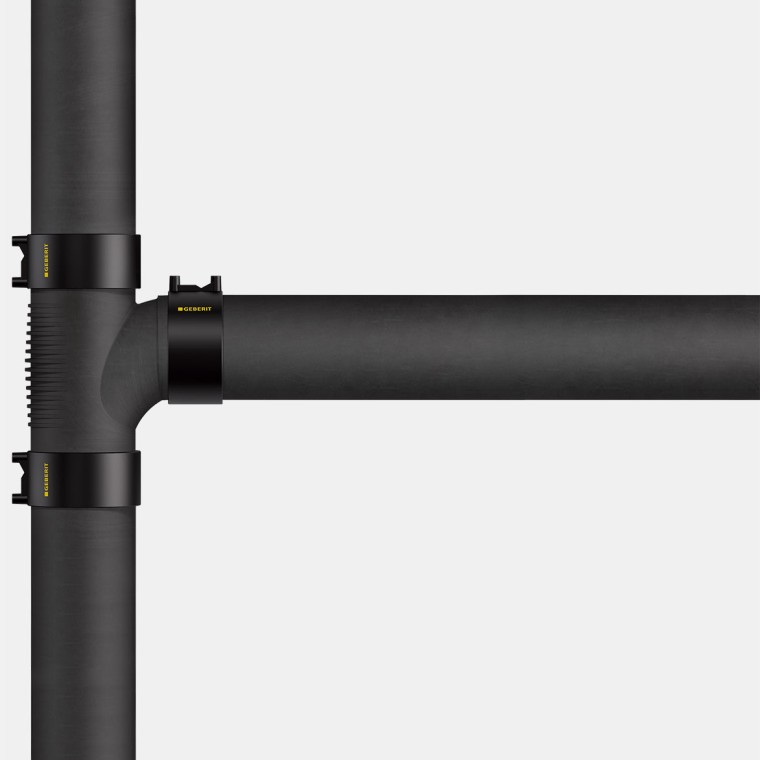

İster iniş borusu ister kat bağlantısı olsun, yüksek akustik izolasyon gerekliliklerine sahip projelerde yüksek ses izolasyonlu drenaj sistemi Geberit Silent-db20 en iyi çözümdür:
- Birinci sınıf konutlar
- Oteller
- Hastaneler
- Huzurevleri ve bakım evleri
Geberıt Sılent-db20 uygulamaları
- Bina drenajı
- Konvansiyonel çatı drenajı
Geberit Silent-db20 betona yerleştirme için uygundur.
Neden Geberıt Sılent-db20?

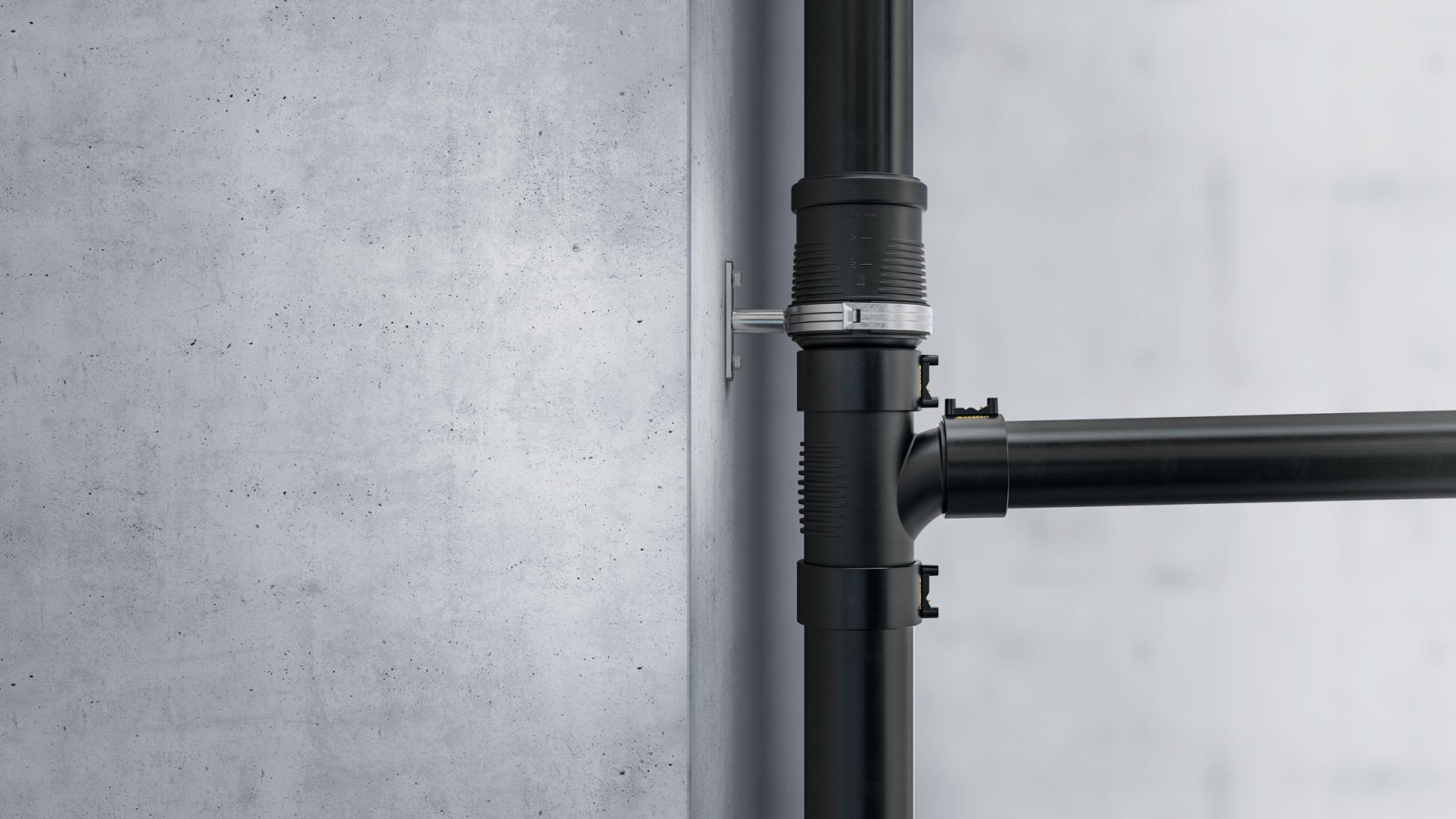

Yüksek malzeme yoğunluğu sayesinde düşük titreşim
Sistemin sahip olduğu yüksek özgül ağırlık, doğal titreşimleri azaltır ve sesi belirgin şekilde sönümler.
Pozitif olmayan (non-positive) bağlantılar
Geberit Silent-db20, alın kaynağı (butt welding) veya elektrofüzyon manşonları ile güvenli bir şekilde birleştirilebilir.
Prefabrikasyona uygun
Saha dışında ön montaj ile daha güvenli ve maliyet avantajı sağlayan bir sistem montajı mümkündür.
Yüksek deşarj kapasitesi ve minimum alan ihtiyacı
Hidrolik olarak optimize edilen yapı sayesinde maliyetler düşer, alan kullanımı azalır ve yüksek deşarj kapasitesi elde edilir.
Başlıca uygulama alanları
Yüksek ses yalıtımı gerektiren binalar
Geberit Silent-db20, yüksek ses yalıtımı gereksinimi olan farklı bina tiplerinde hem düşey kolon hatlarında hem de bağlantı borularında kullanılabilir.
SuperTube teknolojili yüksek katlı projeler
Geberit Silent-db20 SuperTube, alan tasarrufu sağlayan ve yüksek ses yalıtımı gerektiren projeler için ideal bir drenaj sistemidir.

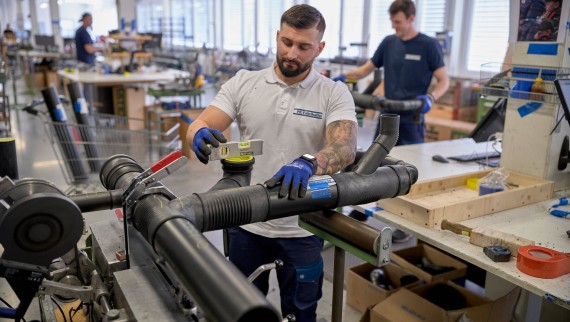

Prefabrikasyon
Büyük ölçekli inşaat projelerinde, Geberit Silent-db20 kullanılan sistem yapıları atölyede kolayca prefabrike edilebilir ve şantiyede değerli zaman tasarrufu sağlanır.

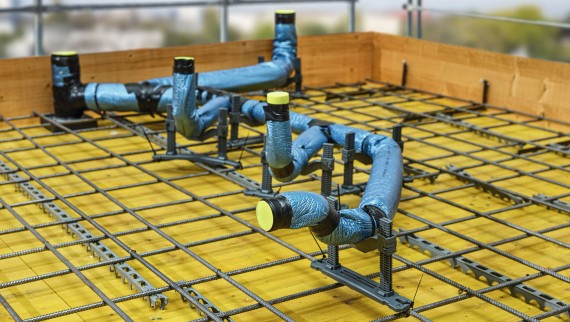

Beton içine montaj
Geberit Silent-db20, betonarme plakalar içine gömülü uygulamalar için uygundur. Bu uygulamada pozitif olmayan bağlantıların kullanılması gerekir.
Yangın koruma gereksinimi olan projeler
Çeşitli montaj senaryoları için EN 1366-3 standardına uygun yangın testleri gerçekleştirilmiştir. Geberit RS90 Plus EN yangın koruma manşonu ile birlikte kullanıldığında, Geberit Silent-db20 drenaj sistemi 90 dakika yangın dayanım onayına sahiptir (ETA/ETB).
Geberıt sılent-db20 Ofset Fittingi
Geberit Silent-db20 Ofset bağlantı parçası ile inişler, eksenel bir kayma ile verimli ve gerilimsiz bir şekilde bağlanabilir. Bu, kurulum süresinden tasarruf sağlar ve ses yalıtımı için ek avantajlar sunar. Bu, inişlerin eğik bir açıyla da olsa doğru şekilde kurulduğu anlamına gelir.
Geberıt Sılent–db20 için birçok iyi neden
Geberıt Sılent-db20 boru hattı yelpazesi
Boyutlar
| Nominal genişlik (DN) | Boyut d x s (mm) |
|---|---|
| 56 | 56 x 3,2 |
| 60 | 63 x 3,2 |
| 70 | 75 x 3,6 |
| 90 | 90 x 5,5 |
| 100 | 110 x 6 |
| 125 | 135 x 6 |
| 150 | 160 x 7 |
Fittingler
- Geniş fitting yelpazesi

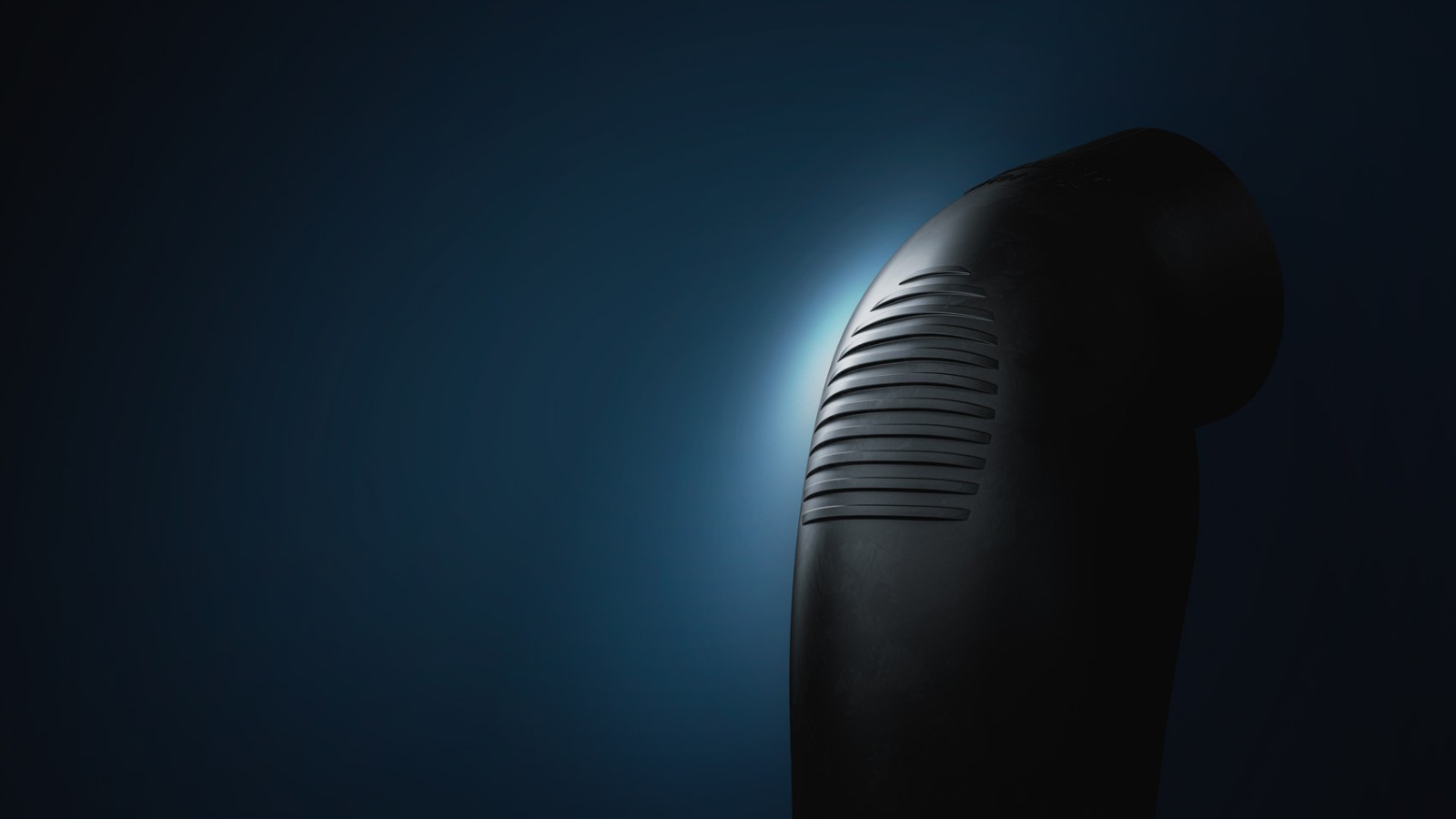

- Ses azaltımı için çarpma bölgelerinde mineral takviyeli
- Çeşitli özel fittingler

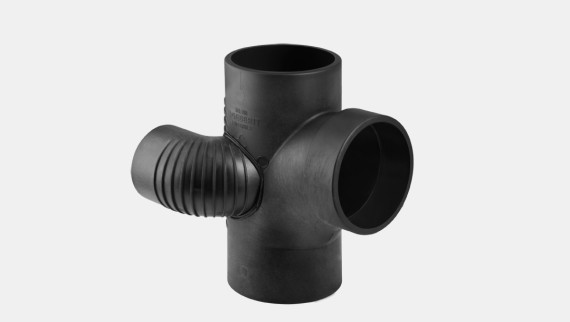

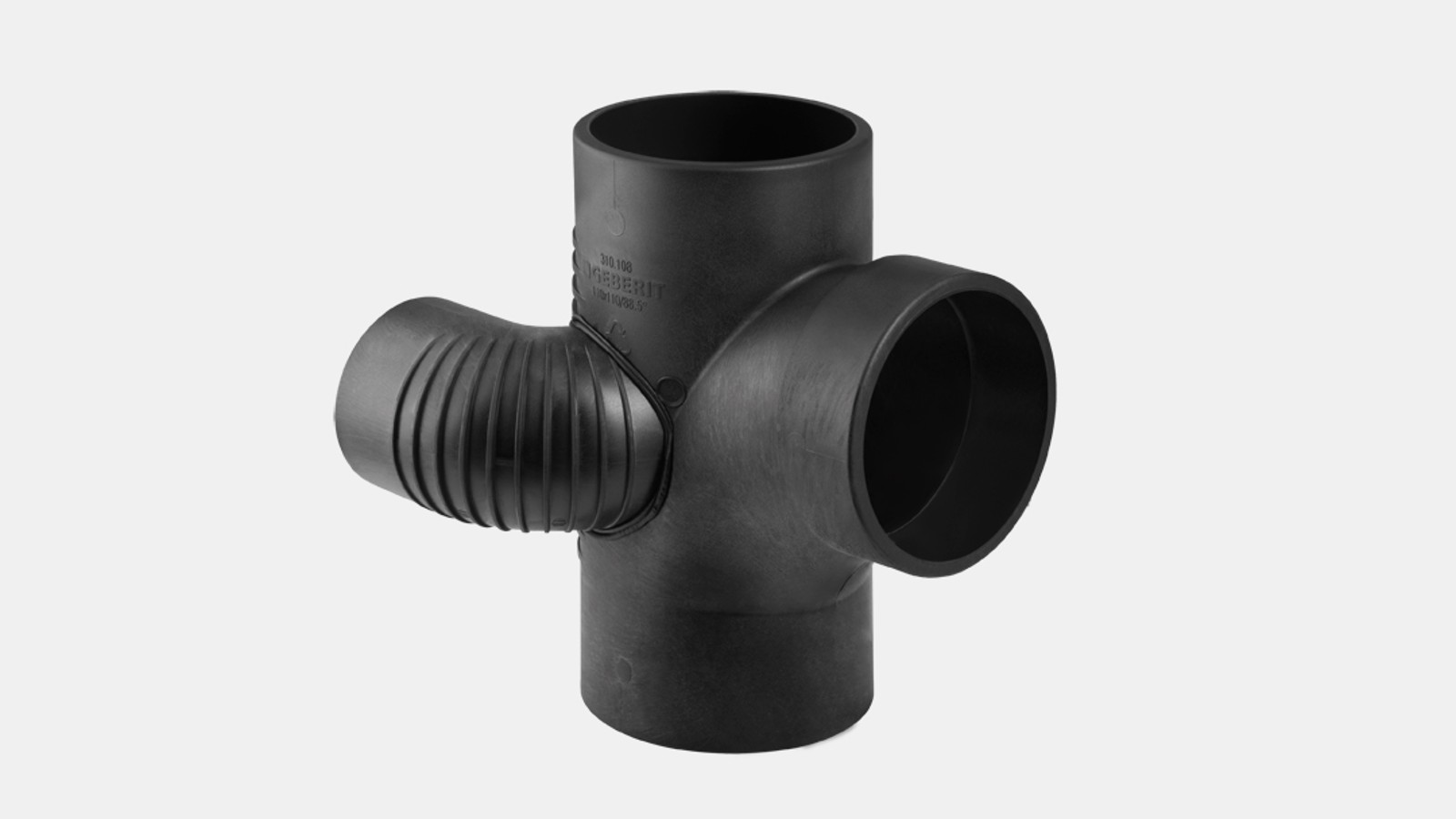

Geberit Silent-db20 88,5° / 180° Paralel şaft çatalı örneği
Yerden tasarruf – klozet ve lavabo arasında bir iniş borusu olduğunda Geberit Silent-db20 88,5° şaft çatalı son derece kompakt bir montaj sunar.
Aksesuarlar

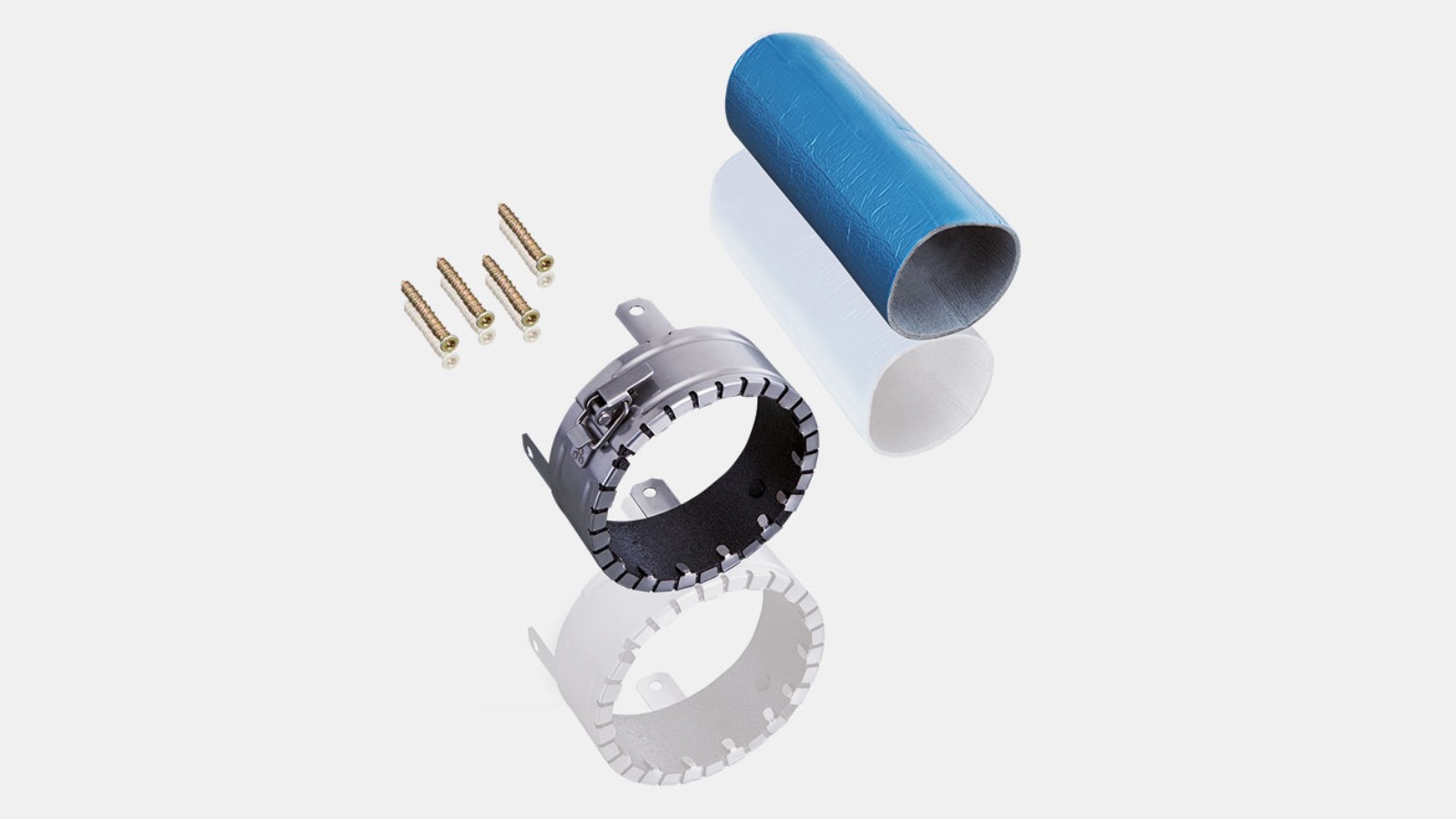

Geberit Silent-db20 boru hatları için yangın koruması
- Geberit yangından koruyucu kelepçeler F 120 yangın direnç sınıfına kadar kullanılabilir
- Çeşitli montaj durumları için EN 1366-3 uyarınca yangın testlerinin uygulanması

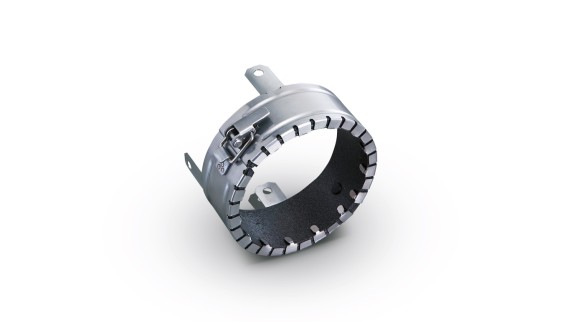

- Geberit yangın koruma kolu RS90 Plus EN ile 90 dakikalık yangın direncine yapıya uygun olarak izin verilmiştir (ETA/ETB)

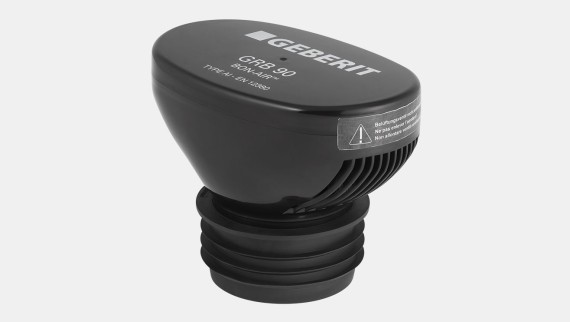

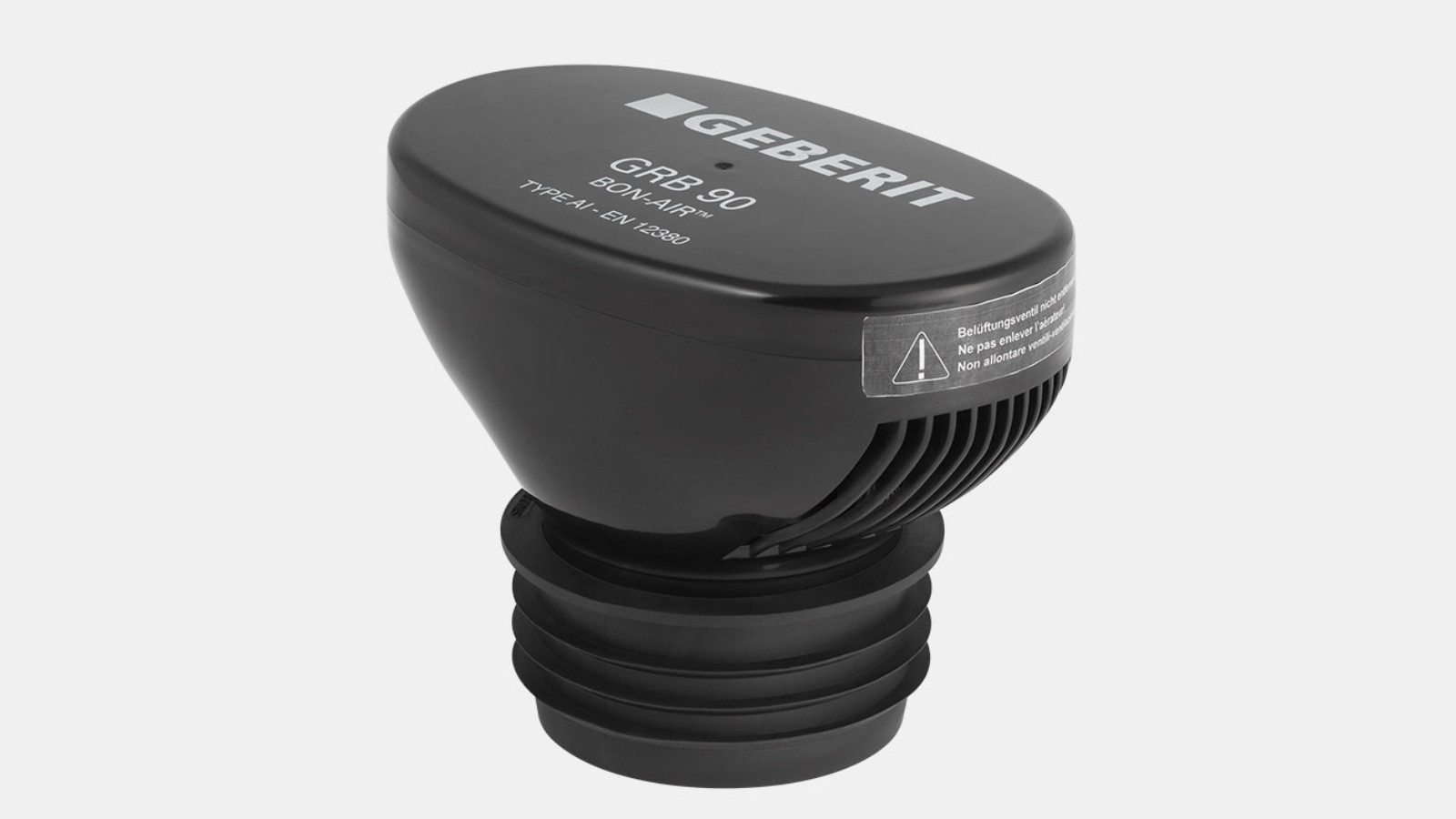

Geberit Silent-db20 için Geberit GRB90 havalandırma vanası
- Alan nedenlerinden dolayı standart havalandırmaya izin vermeyen tesisatlar için alternatif.
- DN110'a kadar olan boyutlar için satın alınabilir
Teknik veriler
| Geberit Silent-db20 | |
|---|---|
| Malzeme | PE-S2 |
| Lineer genleşme katsayısı | 0,17 mm/(m K) |
| Yuvanın lineer genleşmesi | Çift bağlı uzun manşonlar ya da destek ve uzun manşonlar gereklidir |
| Montaj sıcaklığı | -20 ile 40 °C arası |
| Sürekli zorlanma uygulama sıcaklığı | -20 ile 60 °C arası |
| Kimyasal direnç | %95 oranında piyasada mevcut tüm alkali, asit ve kimyasallar |
Çevresel Ürün Beyanları (EPD)
Çevresel Ürün Beyanları (EPD)
Çevresel Ürün Beyanları (EPD) şeffaflık sağlayarak ürünlerin çevresel etkileri açısından karşılaştırılmasına olanak tanır.
Geberit Silent-db20 boruları ve tüm ana bağlantı elemanları için EPD belgeleri mevcuttur:

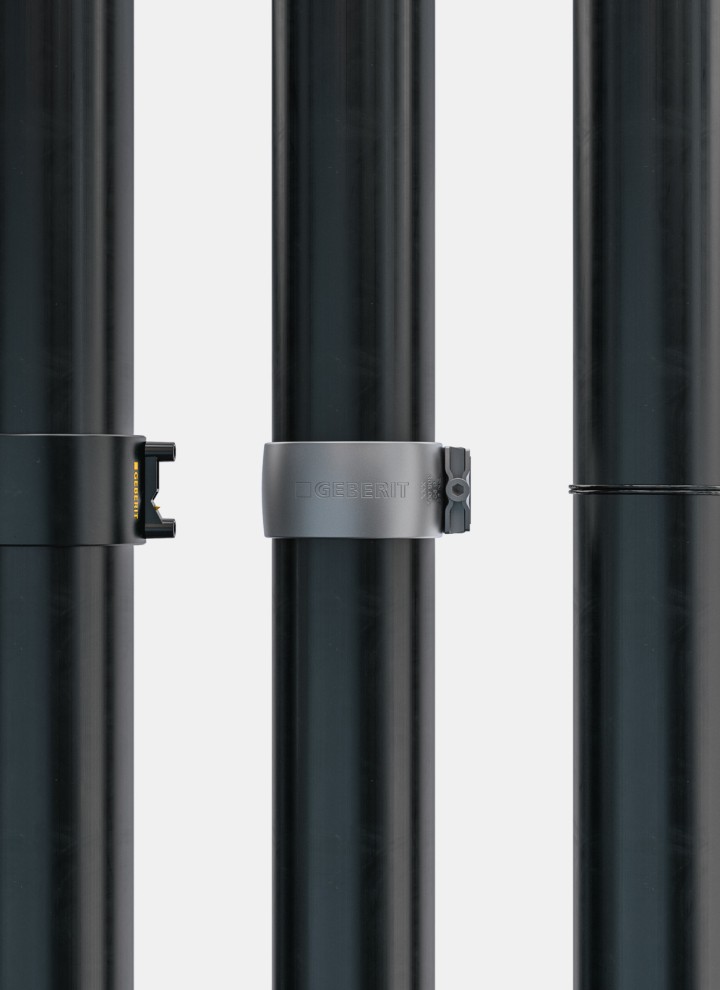

Geberıt Sılent-db20 için bağlantı teknolojileri
Hızlı elektrofüzyon kaynak veya alın kaynağı kullanılsın, Geberit Silent-db20 boru ve bağlantı elemanları üç farklı yöntemle güvenli bir şekilde birleştirilebilir. Bazı ülkelerde ayrıca kelepçe bağlantıları da tercih edilebilir. Kolay uygulama için kapsamlı bir Geberit takım yelpazesi mevcuttur.
Çift flanşlı genleşme manşonları ve çift kılıf kaplinler, Silent-db20 borularının ısıya bağlı doğrusal genleşmesini dengelemeye yardımcı olur. Bu sayede sistem, çalışma sıcaklıklarındaki önemli değişiklikleri bile güvenle absorbe edebilir. EPDM contalar, drenaj sisteminin uzun ömürlülüğünde kilit rol oynar.
Geberit Silent-db20 aynı zamanda prefabrikasyon için de uygundur. Bu sayede, şantiye ilerlemesinden bağımsız olarak daha hızlı ve verimli çalışma süreçleri sağlanır ve sahadaki montaj süresi belirgin biçimde kısalır.
Ayrıca Geberit Silent-db20, betonarme plakalar içine gömülü bağlantı boruları için ideal bir boru sistemidir ve banyo tasarımında daha fazla özgürlük sunar. Beton uygulamalarında pozitif olmayan bağlantılar kullanılması da büyük önem taşır

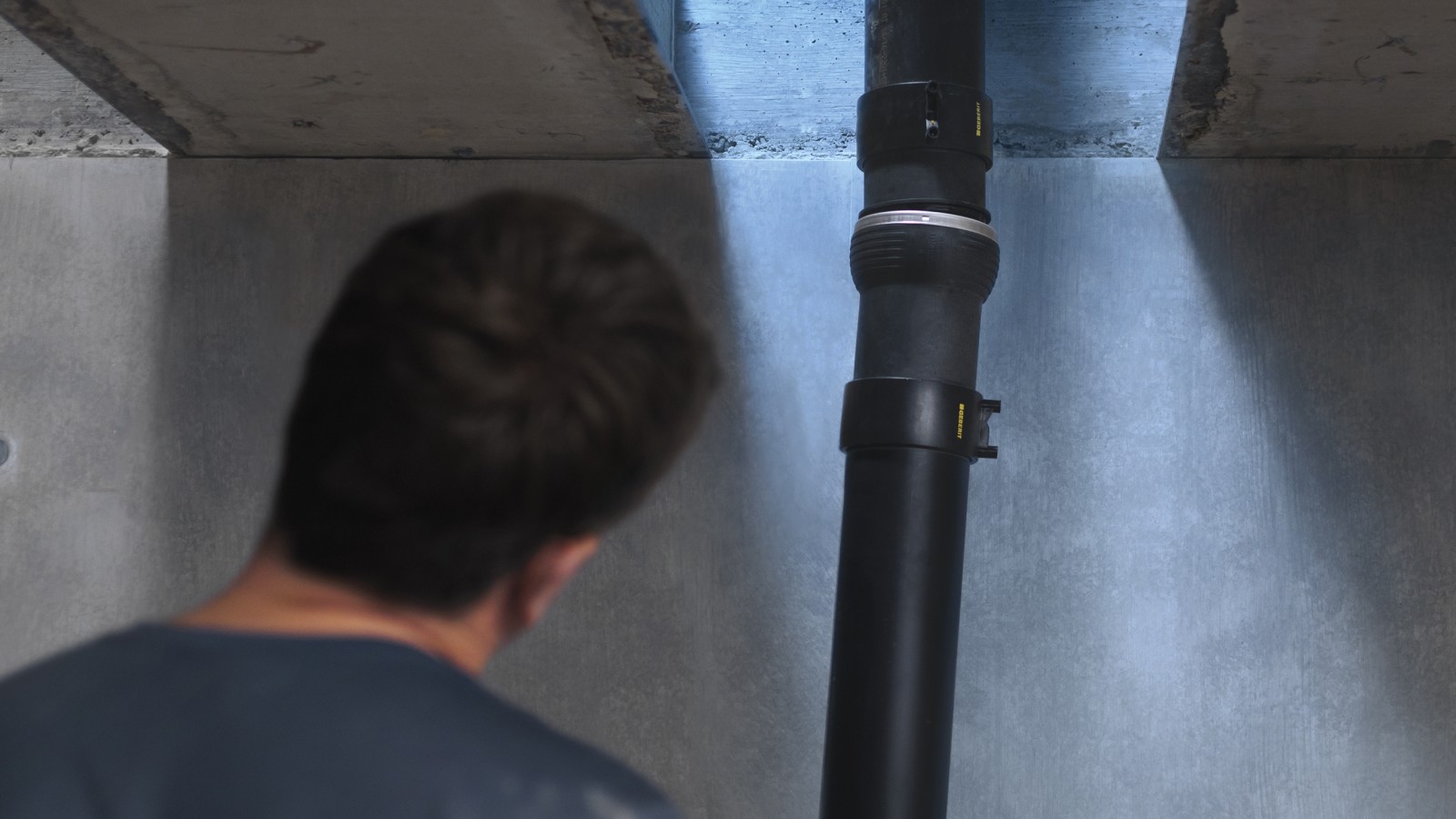

Eksen kaymalarında gerilimsiz montaj Geberıt Sılent-db20 Offset
İnşaat sırasında her zaman kusursuz hizalama sağlamak mümkün olmayabilir. Düşey kolon ile bağlantı borularının tam olarak örtüşmediği durumlar ise tesisatçılar için hem zaman kaybına hem de uygulama zorluklarına yol açar. Geberit Silent-db20 Offset bağlantı parçası sayesinde, hizalama tam mükemmel olmasa bile kolon bağlantıları verimli ve gerilimsiz şekilde yapılabilir.
Geberit Silent-db20 Offset’in avantajları
- 10 cm’ye kadar eksen kaymanlarında gerilimsiz montaj
- Alışılmış, kolay montaj yöntemi
- İki adet 45° dirsek kullanımına kıyasla daha kısa montaj süresi
- Tek bir ürünle esnek ayar imkânı
- Geleneksel hizalama düzeltme yöntemlerine göre iyileştirilmiş ses yalıtımı
Planlama aracı
Geberıt BIM Eklentisi
Geberit, bina hizmetleri planlama sürecini desteklemek amacıyla, standart CAD verilerine ek olarak üreticiye özel BIM verileri ve akıllı araçlar sağlar.
Geberıt Sılent-db20 çözümleri Ürünler, teknik bilgiler ve daha fazlası
Benzer içerikleri inceleyin

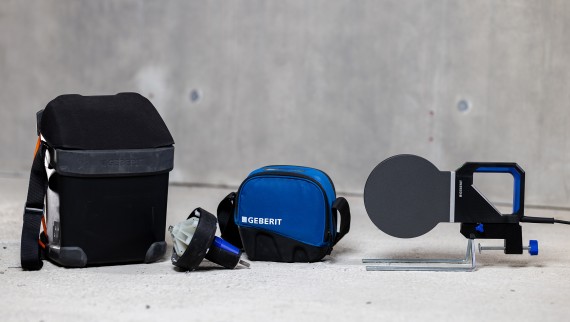

Drenaj sistemleri için takımlar
Geberit PE ve Geberit Silent-db20 boru ve ek parçaları birbirine kolayca bağlanabilir. Hem ayna kaynağı hem de elektrofüzyon soketleri bu amaç için uygundur. Geberit bu amaç için modern ve yüksek verimli kaynak ekipmanları sunmaktadır.

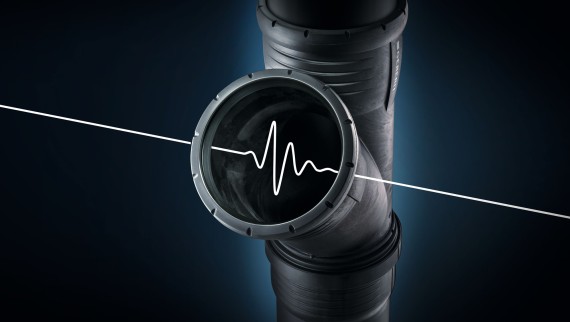

Geberıt Silent-Pro
