GeberIt BIM Autodesk® RevIt® için GeberIt BIM eklentisi ve BIM nesneleri
Mimarlar ve mühendisler, BIM nesneleriyle dijital planlamada pek çok zorlukla karşılaşıyor. Doğru veriyi bulmanın zaman alması ve güncel olmayan ya da hatalı içeriklerin bolluğu bu zorlukların başında geliyor.
Geberit, Geberit BIM Eklentisi ile teknik bina sistemlerinin (MEP: mekanik, elektrik ve sıhhi tesisat) dijital planlamasında yenilikçi bir çözüm sunuyor.
Autodesk® Revit® için geliştirilen Geberit BIM Eklentisi, montaj sistemleri için hesaplama aracı ile Geberit Pluvia’yı tek bir platformda kesintisiz biçimde birleştirir. Bu sayede MEP planlama süreçleri kolaylaşır, hızlanır ve daha verimli hale gelir.
Neden Geberıt BIM Eklentisini kullanmalısınız?
Optimiz edilmiş veri formatı
Bilgisayar kapasitesini korur ve planlamayı daha verimli hale getirir.
Üretici bağımsız ihale kolaylığı
Kamu ihaleleri için veriler tek bir tıklamayla genel tanımlara dönüştürülebilir.
Her zaman güncel içerik
Katalogda sunulan BIM içerikleri daima güncel tutulur ve ilgili pazara özel olarak hazırlanır.
Kolay Planlama
Detaylı planlama ve prefabrikasyon planlamasını destekleyen pratik işlevler.
Geberıt BIM Eklentisini İndirin
Kayıt formunu doldurarak indirme bağlantısına, güncellemelere ve ek bilgilere ulaşabilirsiniz.
Bir bakışta Geberıt BIM Eklentisi

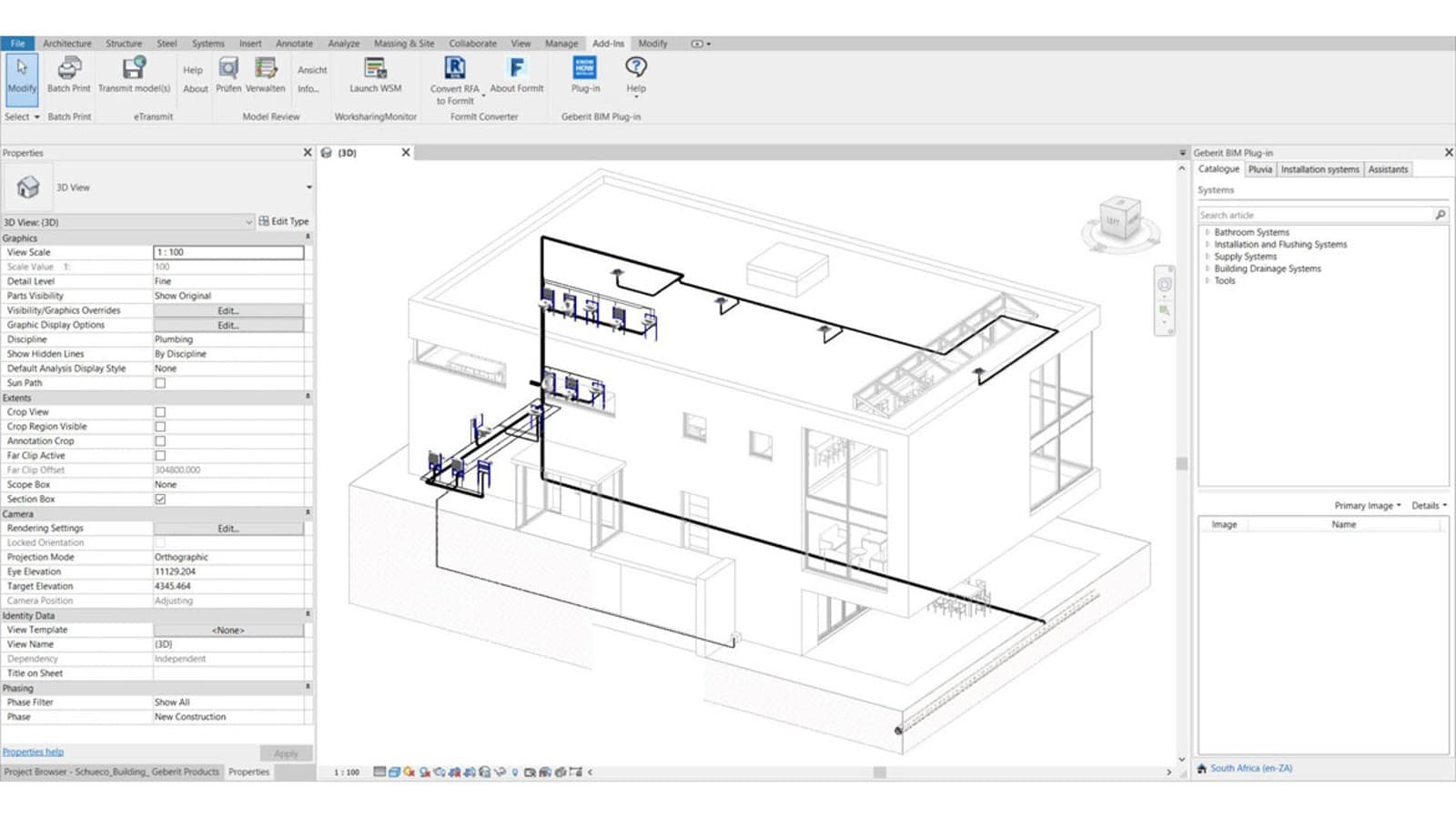

Katalog Modülü
Katalog modülü, ülkeye ve dile özel tüm Geberit ürünleri için güncel içeriğe doğrudan erişim sağlar.
Bir bakışta avantajlar:
- Geberit ürünleri için güncel BIM nesnelerine istediğiniz zaman ve istediğiniz yerden erişin.
Yeni: Artık Geberit GIS ve Geberit Kombifix montaj elemanlarının yanı sıra Geberit vitrifiye ürünleri ve banyo mobilyaları için de mevcut. - Yeni: Doğrudan Geberit ürün numarasını yazarak ürünleri daha hızlı bulun.
- Yeni: Doğrudan Geberit çevrimiçi kataloğuna bağlanarak ürün hakkında daha fazla bilgiye erişin.
- Ürün düzeyinde Autodesk® Revit® aileleri
- Verimli bir şekilde kullanılabilen küçük dosya boyutlu parametrik modeller. Büyük dosyaların yazılım ve bilgisayar performansını olumsuz etkileyebileceği daha büyük projeler için idealdir.
- Geberit BIM nesneleri 25 ulusal dilde mevcut olduğundan artık standart İngilizce metinleri çevirmeye gerek yok. Bir düğmeye dokunarak jenerik dile geçilebilir - kamu projeleri için ihalelerle uğraşırken önemlidir!
- Autodesk® Revit®'in 2023, 2022 ve 2021 sürümleri için kullanılabilir.

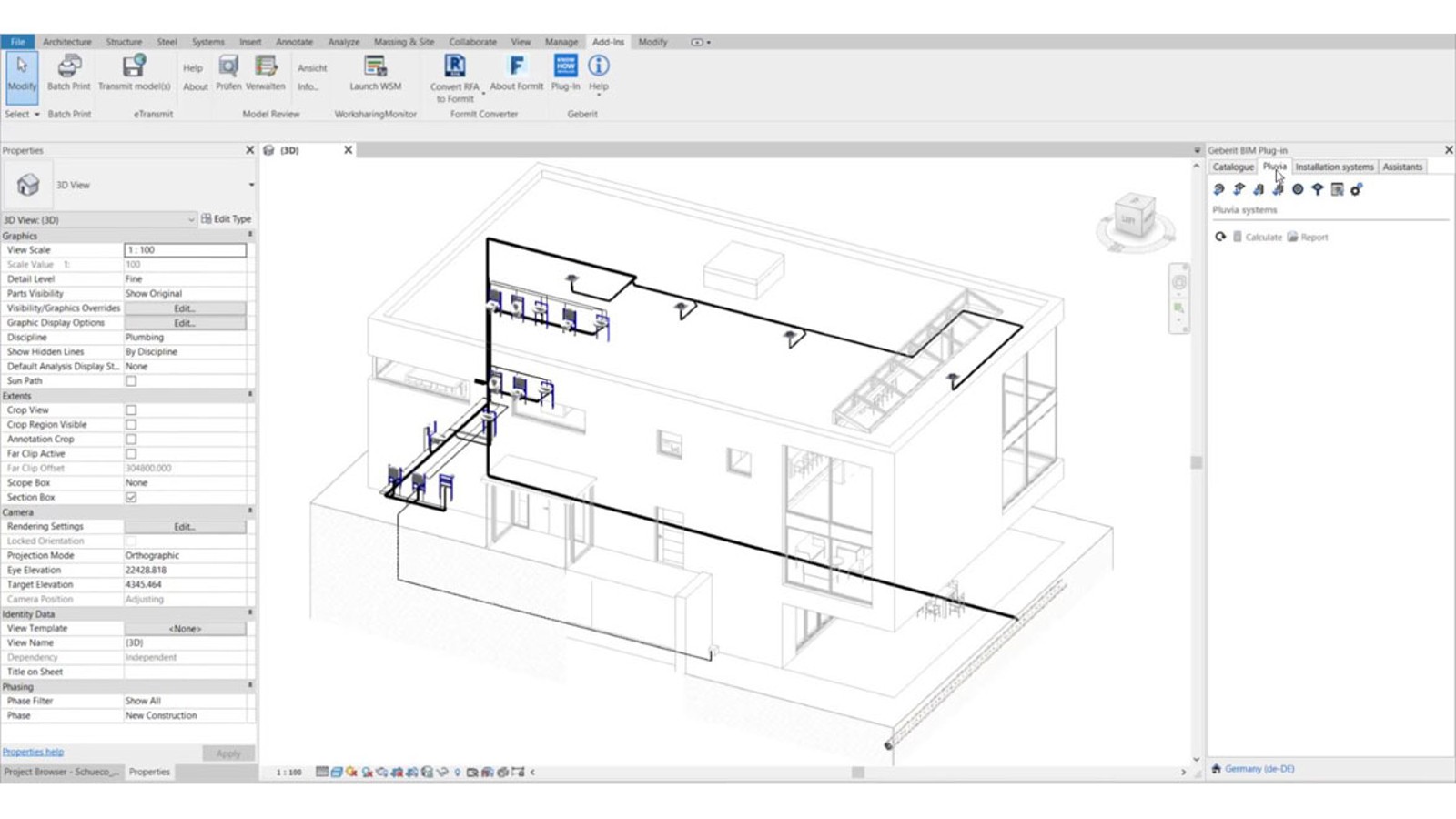

Pluvıa Modülü
Geberit Pluvia çatı drenaj sistemi için hidrolik hesaplama doğrudan Autodesk® Revit®'te de gerçekleştirilebilir.
Fonksiyon yelpazesi:
- Autodesk® Revit®'in 2021, 2022 ve 2023 sürümleri için kullanıcı dostu şeritli eklenti
- Doğrudan Autodesk® Revit® içinde hidrolik hesaplama
- Planlanan Geberit Pluvia çatı drenaj sisteminin otomatik boyutlandırılması
- PDF veya Excel olarak indirilebilen parça listesi dahil hidrolik sertifikası
- Güncel yönetmelikler, standartlar ve entegre yeni Geberit ürünleri
- Ülkeye özgü standartlara veya Geberit yönetmeliklerine göre hesaplama
- Malzeme, hidrolik ve teklif listelerinin otomatik çıktısı
Montaj Sistemleri Modülü
Geberit GIS veya Geberit Duofix montaj elemanları ve malzemesi ile hesaplanabilir. Mevcut hafif duvarların değiştirilmesi gerekebilir. Malzeme özellikleri PDF veya Excel dışa aktarımı olarak elde edilebilir.
Basit ve verimli tesisat sistemi planlaması:
- Geberit GIS ve Duofix tesisat sistemlerinin kolay planlanması
- Geberit ProPlanner'daki 'Detaylı planlama 3D' modülüne dışa aktarma işlevi
- Güncel Geberit direktiflerine ve normatif yönetmeliklere göre hesaplama
- Ürün malzeme, parça, teklif ve kesim listelerinin yanı sıra kat planı, ön görünüm ve montaj çizimlerinin otomatik çıktısı
Asistan Modülü
Çeşitli asistanlar dijital planlama ve prefabrikasyonu önemli ölçüde kolaylaştırır:
- Prefabrikasyon için boru numaralandırma
- Boru segmentasyonu için uzunluk segmentasyonu komutu
- Sistem borularına ürün numaraları atama

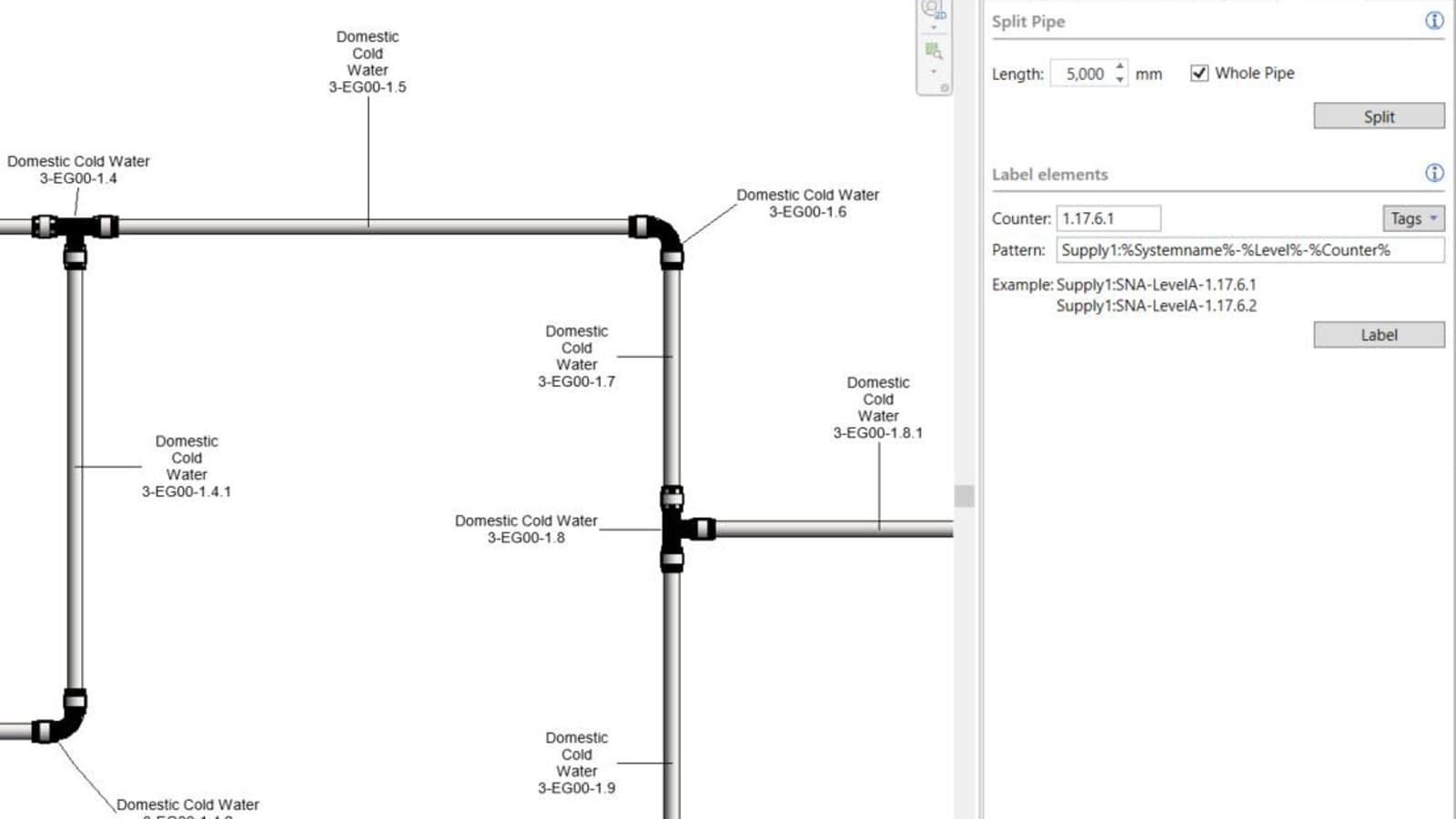

YENİ: Serbestçe seçilebilen isimlendirme ile boru hattı numaralandırma asistanı,
Kullanıcılar, seçtikleri bölüm için bağlı boru bölümlerini ve bağlantı parçalarını doğrudan BIM modelinde numaralandırabilir. Kendi isimlendirmelerini seçmekte ve bunu kendi - veya projeye özgü - spesifikasyonlarına uyacak şekilde uyarlamakta serbesttirler. Komut daha sonra seçilen bölümü otomatik olarak numaralandırır.
Prefabrikasyon için, boru hatları ve bağlantı parçalarının bir listesi artık ürün numarasına göre sıralanabilir ve Revit® araçları kullanılarak dışa aktarılabilir. Malzeme listesinin yardımıyla, ilgili boru segmentlerinin açıkça tanımlanabilmesi için önceden kesilmiş boru hattı bölümlerine etiketler eklenebilir.

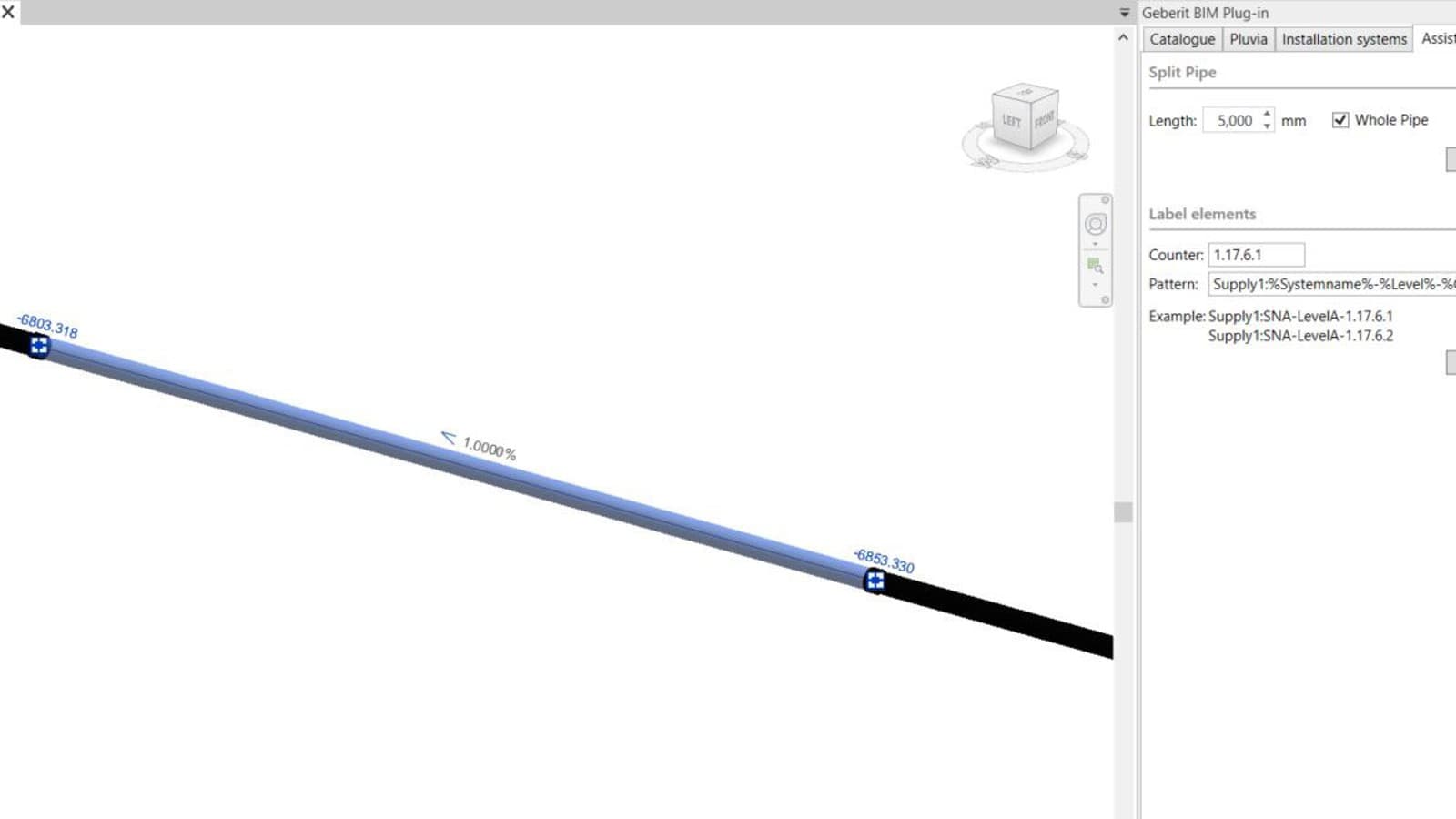

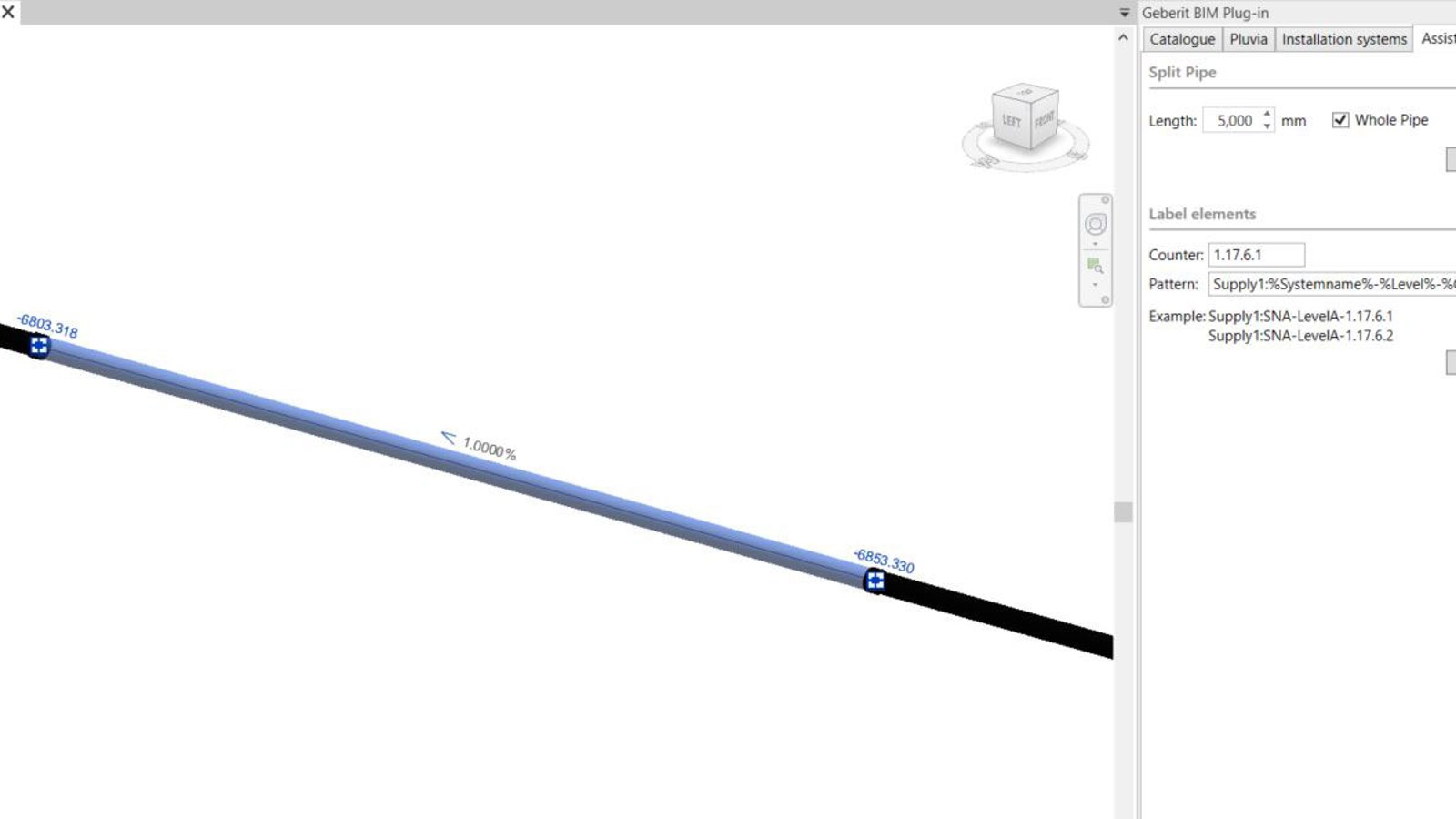

YENİ: Boru hatlarını segmentlere ayırmak için uzunluk segmentasyon asistanı
Kullanıcılar boru hatlarını teslim edilebilir segmentlere bölmek zorundadır, bunların her biri daha sonra bir bağlantı parçası ile bağlanır. Kullanıcılar, teslim edilebilir boru uzunluklarına bağlı olarak istenen uzunluğu girerler. Bu, seçilen boru hatlarının segmentlere ayrılmasını sağlar.

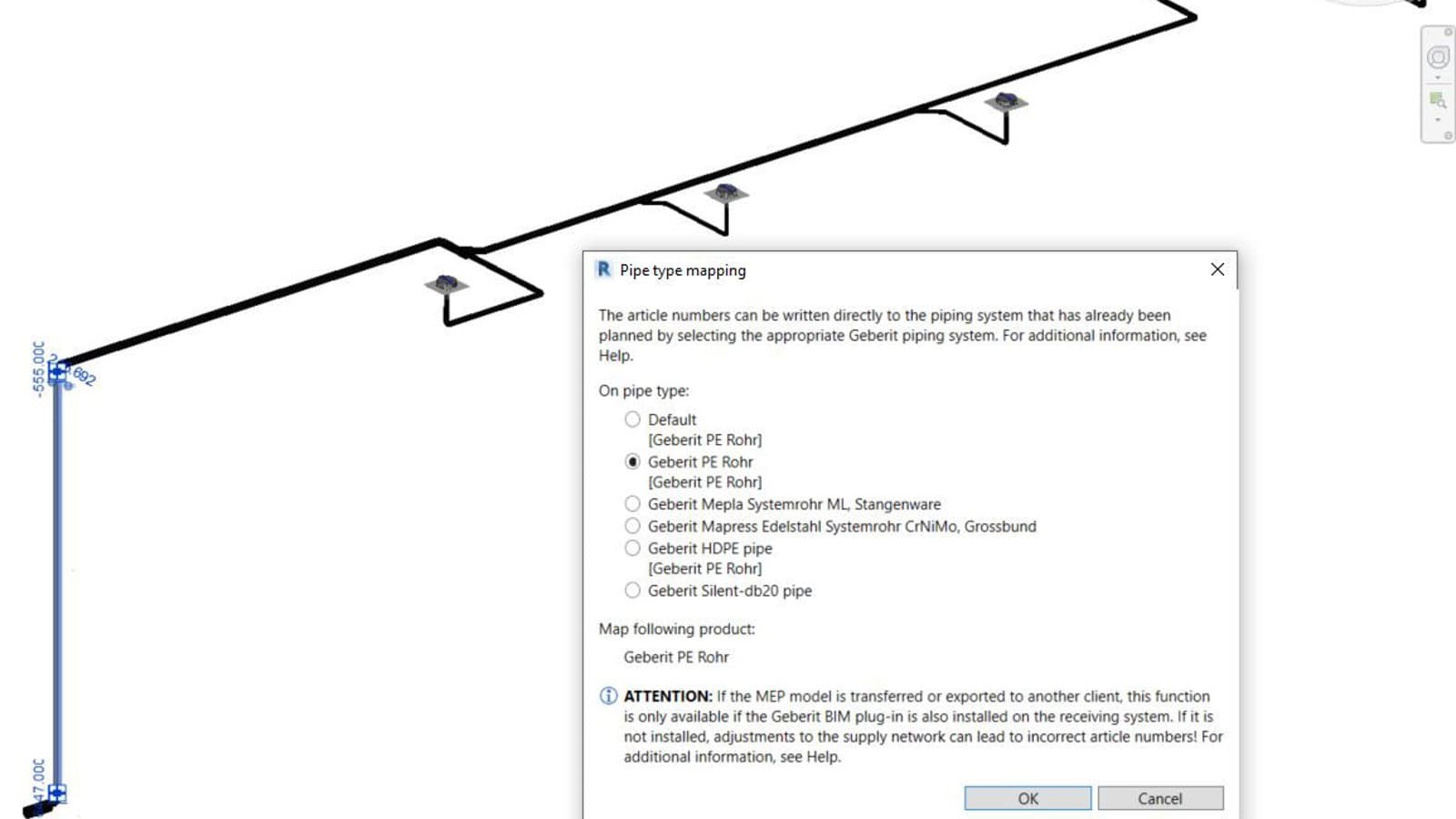

YENİ: Ürün numarası atama asistanı (boru tipi eşleme)
Standart Autodesk® Revit® araçlarını kullanarak boru hatlarına ürün numaraları atamak mümkün değildir. Asistan kullanılarak, doğru ürün numaraları ilgili boru hatlarına otomatik olarak atanır. Bu, seçilen boru ağının yeniden boyutlandırılmasıyla gerçekleştirilir. Bu, ürün numaralarının ilgili boru sistemine her zaman doğru şekilde atandığı anlamına gelir. Bu işlev, mevcut projelerdeki boru hatlarına da çok kolay bir şekilde uygulanabilir.
VERİ KİTAPLIĞI
Kayıt olduktan sonra, Revit® içeriği aşağıdaki kategoriler için ücretsiz olarak kullanılabilir:
MONTAJ SISTEMLERI
- Duofix Montaj Sistemleri
- Kombifix Montaj Sistemleri
- GIS Montaj elemanları
BANYO SİSTEMLERİ
- Geberit AquaClean
- Lavabolar
- Asma Klozetler
- Bideler
- Duşlar
- Atık Bağlantı Elemanları
- Banyo Mobilyaları
- Pisuvarlar
- Küvetler
TEMİN SİSTEMLERİ
- Geberit Mepla
- Geberit Mapress Paslanmaz Çelik
- Geberit Mapress Karbon Çeliği
- Geberit Mapress Bakır
DRENAJ SİSTEMLERİ
- Geberit Silent-db20
- Geberit HDPE
- Geberit Pluvia
BIM DESTEK
Desteğe ihtiyacınız varsa lütfen bölgenizdeki BIM uzmanlarıyla iletişime geçin:
Geberit Türkiye BIM Destek Ekibi:
Geberıt BIM Eklentisi’nin Son Güncellemeleri
Geberit BIM Eklentisi sürekli olarak geliştiriliyor. Yılda iki kez Nisan ve Ekim aylarında yeni bir sürüm yayınlanıyor. En son versiyonlardaki iyileştirmeler hakkında bilgi edinin:
Geberıt BIM Plug-ın Hakkında Sıkça Sorulan Sorular
Geberıt BIM Eklentisini ne amaçla kullanabilirim?
Geberit BIM Eklentisi, Autodesk Revit uygulamanızda tüm Geberit ürün yelpazesine erişim sağlar.
Bu sayede güncel, ülke ve dil bazlı BIM objelerini web sitelerinde ya da portallarda arama yapmadan kolayca indirebilirsiniz. BIM kataloğuna ek olarak Geberit BIM Eklentisi, başka faydalı işlevler ve planlama modülleri de sunar.
Geberıt BIM Eklentisini kullanmak için ücret ödemem gerekiyor mu yoksa lisans mı almam lazım?
Katalog modülü ve Wizard modülünün kullanımı lisanssızdır ve ücretsizdir.
Geberit Pluvia modülü ve Montaj Sistemleri modülü için ise lisans gereklidir. Bu modülleri kullanmak isterseniz lütfen bizimle iletişime geçin.
Geberıt BIM Eklentisini nereden indirebilirim?
Geberit BIM Eklentisi, doğrudan bu web sitesinden veya Autodesk Revit online mağazasından indirilebilir ve ardından Autodesk Revit’e entegre edilebilir.
Geberıt BIM Eklentisi, hangi Mıcrosoft Wındows sürümleri ve hangi Autodesk Revıt sürümleri ile uyumludur?
Geberit BIM Eklentisi, Windows işletim sistemi için Autodesk Revit uygulamanızla aynı minimum sistem gereksinimlerini talep eder.
Geberıt BIM Eklentisini nasıl kurabilirim?
Kurulum dosyasını bu web sitesinden indirin ve installation file'ı (*.msi) çalıştırın. Geberit BIM Eklentisi, ardından doğru program klasörüne yüklenir.
Revit uygulamanızı yeniden başlattığınızda, Geberit BIM Eklentisi “Ek modüller” sekmesinde görüntülenecek ve buradan çalıştırılabilecektir.
Yeni sürümler yayınlandığında, Geberit BIM Eklentisi kullanılırken Autodesk Revit içinde kullanıcıya buna dair bilgi verilir ve tek bir tıklama ile etkinleştirilebilir.
Geberıt ürünlerinin BIM içeriğini, Geberıt BIM Eklentisi dışında da kullanabilir miyim?
Evet. Tekil ürünlerin BIM içerikleri aynı zamanda Geberit ürün kataloğundaki veri paketlerinde de saklanmaktadır. Buna ek olarak, içerik aşağıdaki sağlayıcıların planlama yazılımlarında da mevcuttur:
- Linear
- Trimble Nova
- Solar-Computer
- Dendrit
- Bausoft
Bir projenin başında neden ülke ayarını yapmam gerekiyor?
Geberit ürün yelpazesi her pazarda aynı değildir. Ülke ayarını, projenizin bulunduğu ülke veya bölgeye karşılık gelen ürün yelpazesini seçmek için kullanın.
Bu sayede, ilgili ülke veya bölgede bulunmayan Geberit ürünlerini projenize dahil etmenizin önüne geçilmiş olur.
Seçiminize bağlı olarak, yerel Geberit kataloğu ve buna karşılık gelen BIM objeleri ilgili ulusal dilde görüntülenecektir. İsviçre gibi çok dilli pazarlarda birden fazla ulusal dil arasından seçim yapabilirsiniz.
Aynı proje içerisinde ülke ayarlarının değiştirilmesini kesinlikle önermiyoruz. Bu durum, Geberit BIM Eklentisinin işlevselliğinde aksaklıklara yol açabilir.
Geberıt Pluvıa hesaplamasından sonra neden bir uyarı mesajı görünüyor?
Bu, açı toleransı için bir uyarı mesajıdır. Autodesk Revit’teki dirseklerde sapma 0,1°’den küçük veya büyük olduğunda (örneğin 89,99°), Geberit Pluvia hesaplaması yine de yapılabilir. Ancak, kullanıcıya bu farklılığı bildiren bir uyarı görüntülenir.
