Geberıt HDPE SuperTube Yer kazandıran sistem
Tüm Geberit PE SuperTube sisteminin bileşenleri birbiriyle kusursuz uyum içinde çalışacak şekilde tasarlanmıştır ve çok katlı yapılarda yer tasarruflu atık su çözümleri sunar.
PE SuperTube, paralel bir havalandırma borusuna olan ihtiyacı ortadan kaldırarak daha fazla yaşam alanı ve kat alanı kazandırır.
Daha küçük çaplı borular kullanılabilmesine rağmen, d110 borularla 12 l/s’lik yüksek deşarj kapasitesi elde edilebilir.
Geberıt SuperTube – kısa özet Sistemin çalışma prensibi
Yüksek katlı binalarda kullanılan konvansiyonel drenaj sistemleri, genellikle d160 çapında borular ve d90 çapında ek havalandırma boruları için oldukça geniş alan gerektirir. Ayrıca yatay boruların doğru eğimde döşenebilmesi için tavan altında da yeterli alan bırakılmalıdır. Bu geleneksel sistemlerin deşarj kapasitesi 12,4 l/s’dir.

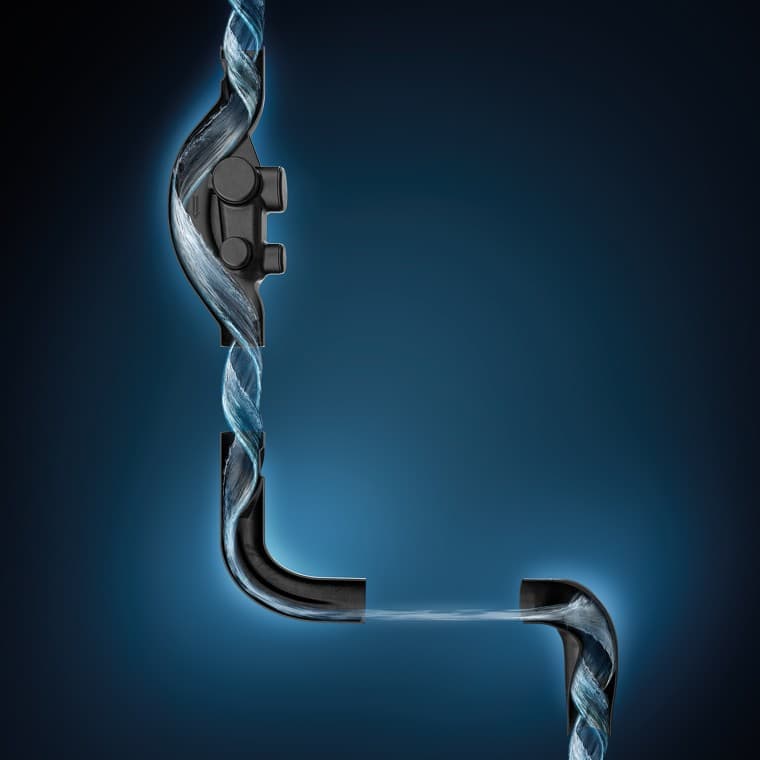

Hidrolik olarak optimize edilen Geberit SuperTube drenaj sistemi ise daha az alan gerektirir ve böylece ek yaşam ve kullanım alanı oluşturur. SuperTube teknolojisi, düşey kolon hattında kesintisiz bir hava sütunu oluşturur. Bu sayede ek havalandırma borusu gerekmeksizin, d110 çapındaki borularla 12 l/s deşarj kapasitesi elde edilir. Ayrıca yatay borular, 6 metreye kadar eğimsiz döşenebilir. Bu da planlama ve montaj sürecini geleneksel sistemlere kıyasla çok daha kolay hale getirir.
Daha fazla sessizlik – daha fazla konfor Geberıt Sılent-db20 ile
Sessizlik değerlidir. Geberit Silent-db20 SuperTube, yüksek binalar için yer tasarrufu sağlayan ve yüksek ses yalıtımı gereksinimlerini karşılayan bir drenaj sistemidir.
Komşular için rahatsız edici gürültüleri en aza indirir ve maksimum yaşam konforu sunar.
Kullanışlı planlama aracı Geberit PE SuperTube
Geberit BIM Plug-in
The Geberit BIM Plug-in for Autodesk® Revit® is an integrated tool that brings all Geberit planning and calculation tools for Autodesk Revit together in an integrated application.
BIM content for Geberit PE SuperTube fittings is also available in the catalogue module.
Mükemmel uyum
Geberit HDPE Sovent fittinginin optimize edilmiş geometrisi, iniş borusu içindeki suyu yönlendirir, suyun dönmesini sağlar.
Geberıt HDPE SuperTube hidrolik olarak optimize edilmiş bağlantı elemanları
Üç bağlantı parçası çok önemli bir fark yaratıyor

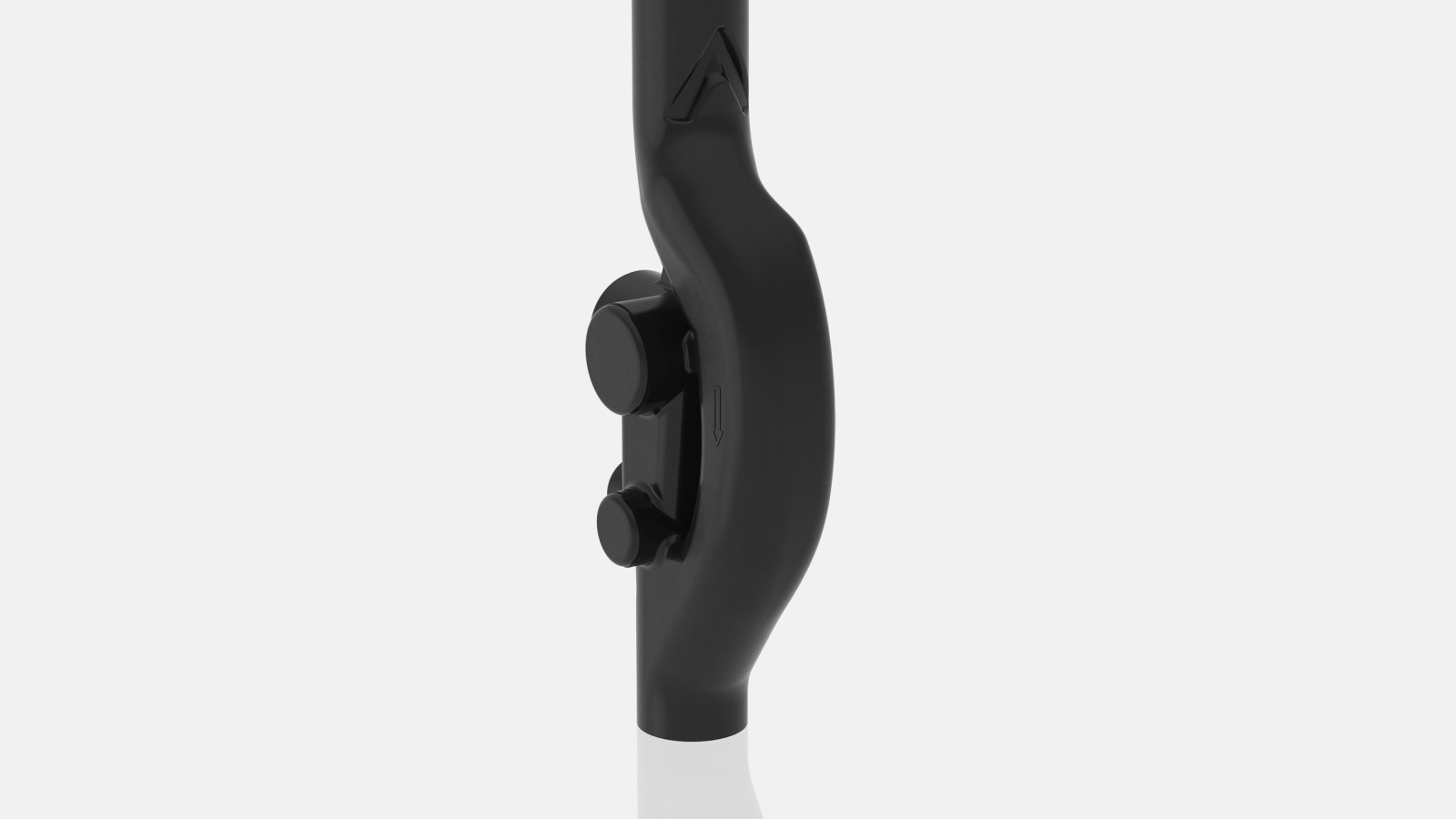

Geberıt HDPE Sovent fitting, d110
Geberit HDPE Sovent fittinginin optimize edilmiş geometrisi, iniş borusu içindeki suyu yönlendirir, suyun dönmesini sağlar ve böylece boru çeperine baskı yapmasına neden olur. Elde edilen çevresel akış, yüksek deşarj kapasitesi sağlayan sabit ve tutarlı bir hava sütunu oluşturur ve bu da 12 l / s'lik deşarj kapasitesinin oluşmasını sağlar.

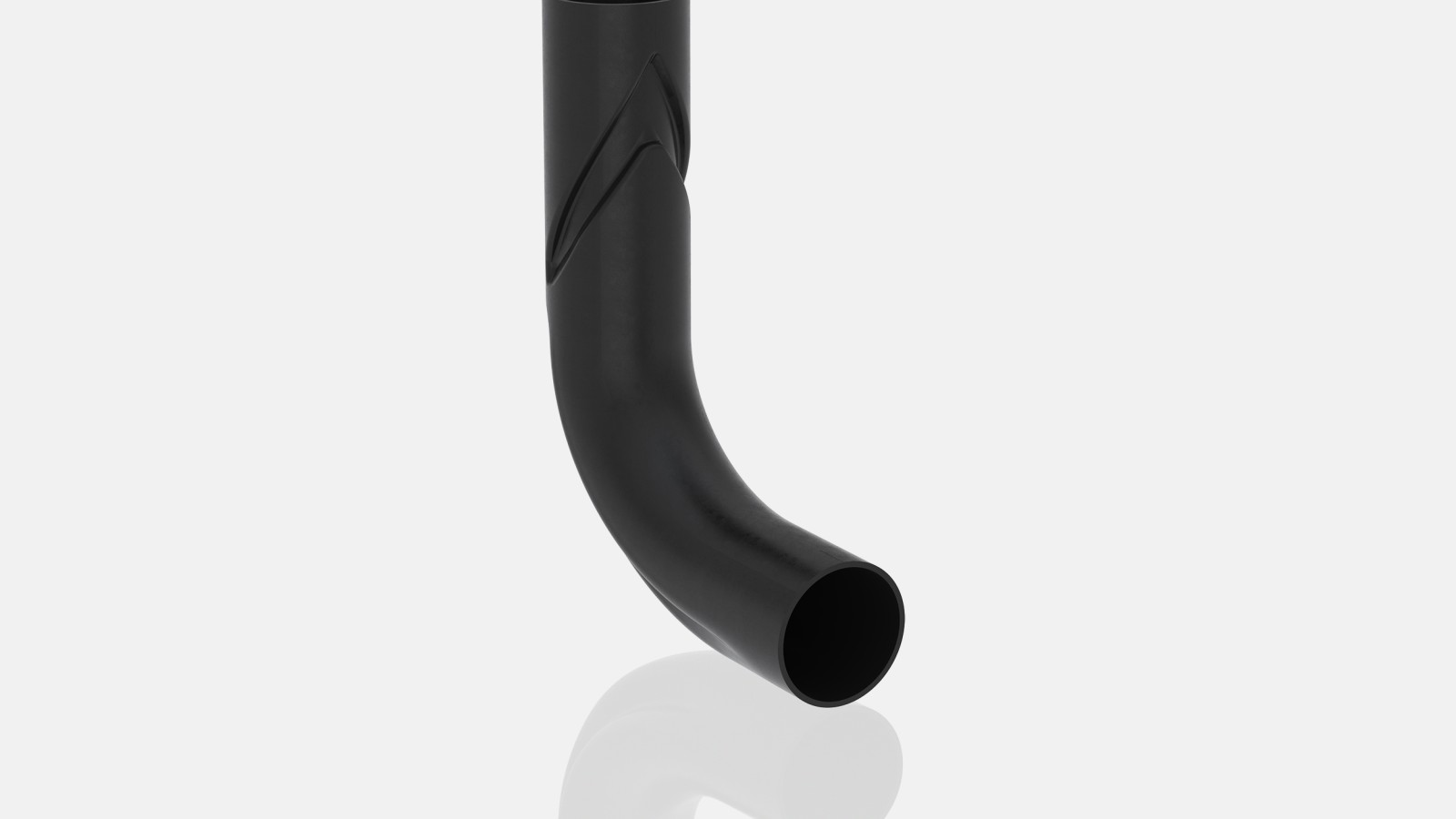

Geberıt HDPE BottomTurn dirsek
Geberit HDPE BottomTurn dirseğinde, yön değişikliği su duvarının kırılmasına ve hava akışının kesilmeden çervresel akışın yatayda katmanlı bir akışa dönüşmesini sağlar. Bu etki ile yatay boru hattında üst katmanda hava, alt katmanda su akışı devam eder. Bu değişiklik, konvansiyonel çözümlere kıyasla itiş gücü kayıplarını önemli ölçüde azaltır.

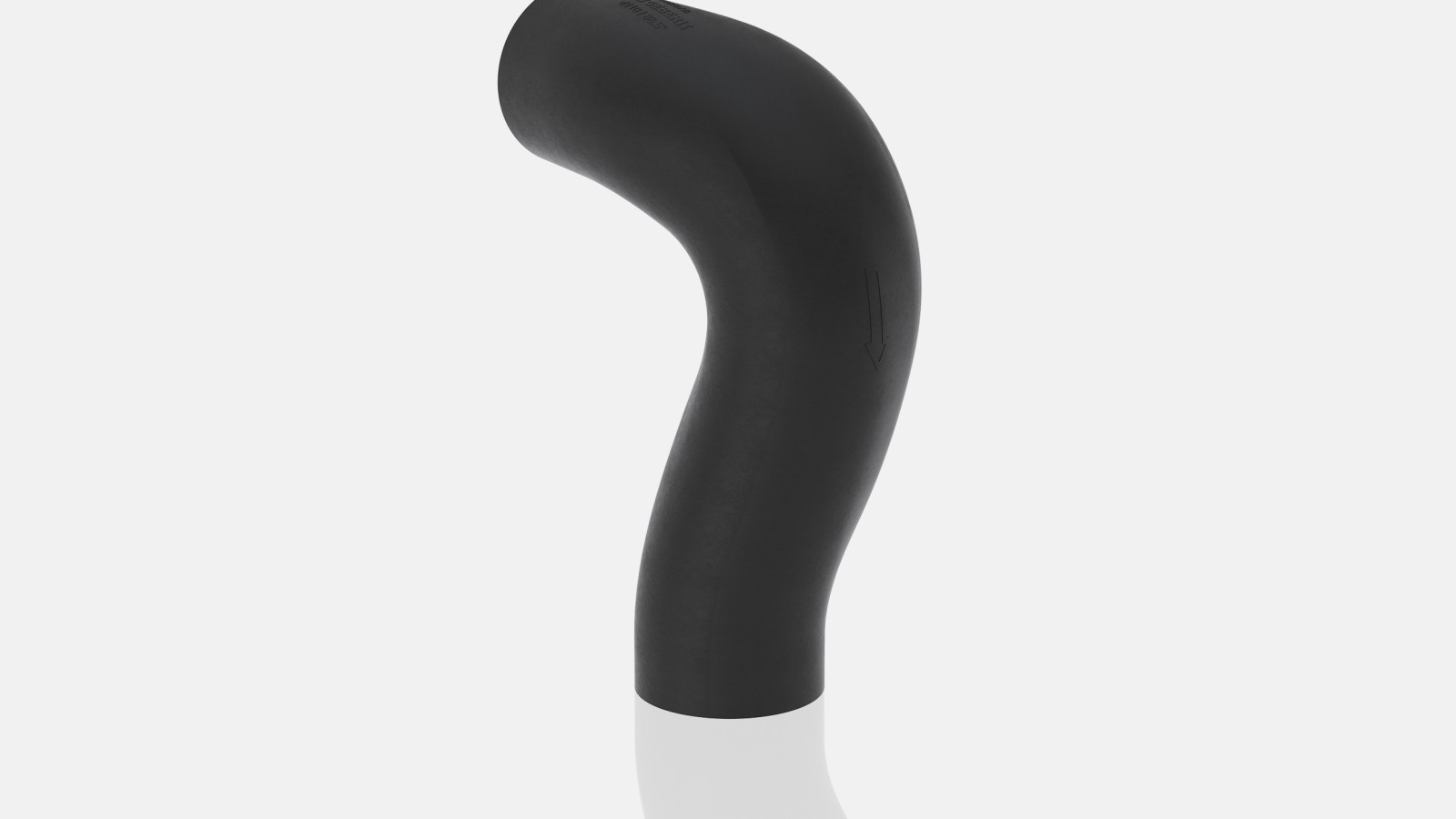

Geberıt HDPE BackFlıp dirsek
Kıvrımlı Geberit HDPE BackFlip dirseği, iç geometrisi sayesinde katmanlı akışı çevresel akışa dönüştürür, Böylece çervresel akış ile hava sütunu iniş kolonu boyunca korunur.
