Geberıt Supertube Teknolojisi Yer kazandıran sistem
Yeterli alan olmayan ve bu yüzden yerinin oldukça değerli olduğu her yerde, çok katlı ve yüksek binaların yapımı hızla artıyor. Çok katlı binalarda yer kazanımı açısından bypass ve dönüş eğimleri gerektirdiği için hidrolik açıdan ideal atık su tesisatlarını planlamak hem karmaşık hem de alan gerektiren bir iş.
Geberit, alan kullanımı açısından verimliliği artırmak ve planlamayı kolaylaştırmak amacıyla SuperTube teknolojisini geliştirdi. Bu yerden tasarruf sağlayan bina drenaj çözümü, geleneksel drenaj sistemlerine öncü bir alternatiftir ve atık su borularının planlanmasını ve montajını çok daha kolay hale getirir.
Geberit, SuperTube teknolojisine sahip çeşitli yer tasarruflu drenaj sistemleri sunmaktadır.
SuperTube teknolojisini tercih etmek için iyi nedenler
Daha fazla alan
Minimum alan kaplayan bu drenaj sistemi, planlama sırasında daha fazla özgürlük sağlayarak ek yaşam alanı yaratır.
Sade iniş hattı
Bypass veya havalandırma borusu ihtiyacını ortadan kaldırdığı için, daha ince bir kolon hattı oluşturur.
Eğimsiz yatay borulama
Yatay borular 6 metreye kadar eğimsiz döşenebilir.
Yüksek atık su performansı
Geleneksel sistemlere kıyasla daha yüksek drenaj kapasitesi sağlar veya aynı performansı daha küçük boru çaplarıyla sunar.
SuperTube teknolojisine sahip drenaj sistemleri
SuperTube teknolojisi, çeşitli Geberit drenaj sistemleri ile birlikte sunulur. Böylece yer tasarrufu sağlayan çözümler oluşturabilir ve gerektiğinde yüksek ses yalıtımı gereksinimlerini de karşılayabilirsiniz.
Geberit HDPE SuperTube
Geberit HDPE SuperTube teknolojisi, yüksek katlı binalarda yerden oldukça tasarruf sağlayan bir atık su tesisatı sunan sistem bileşenlerinin mükemmel etkileşimini temel almaktadır.
SuperTube teknolojisinin avantajları detaylı şekilde
Yerden tasarruf sağlayan atık su hidrolikleri sayesinde daha fazla alan
SuperTube bağlantı elemanları hidrolik olarak optimize edilmiştir ve böylece atık su, boşaltım borusu içinde merkezi bir hava sütunu etrafında akar.
Bu yapı aşağıdaki yer tasarrufu sağlayan avantajları sunar:
- Ek havalandırma borularına ihtiyaç duyulmaz.
- Yön değişiklikleri için ek bypass parçaları gerekmez.
- Yatay borular, 6 metreye kadar eğimsiz döşenebilir.

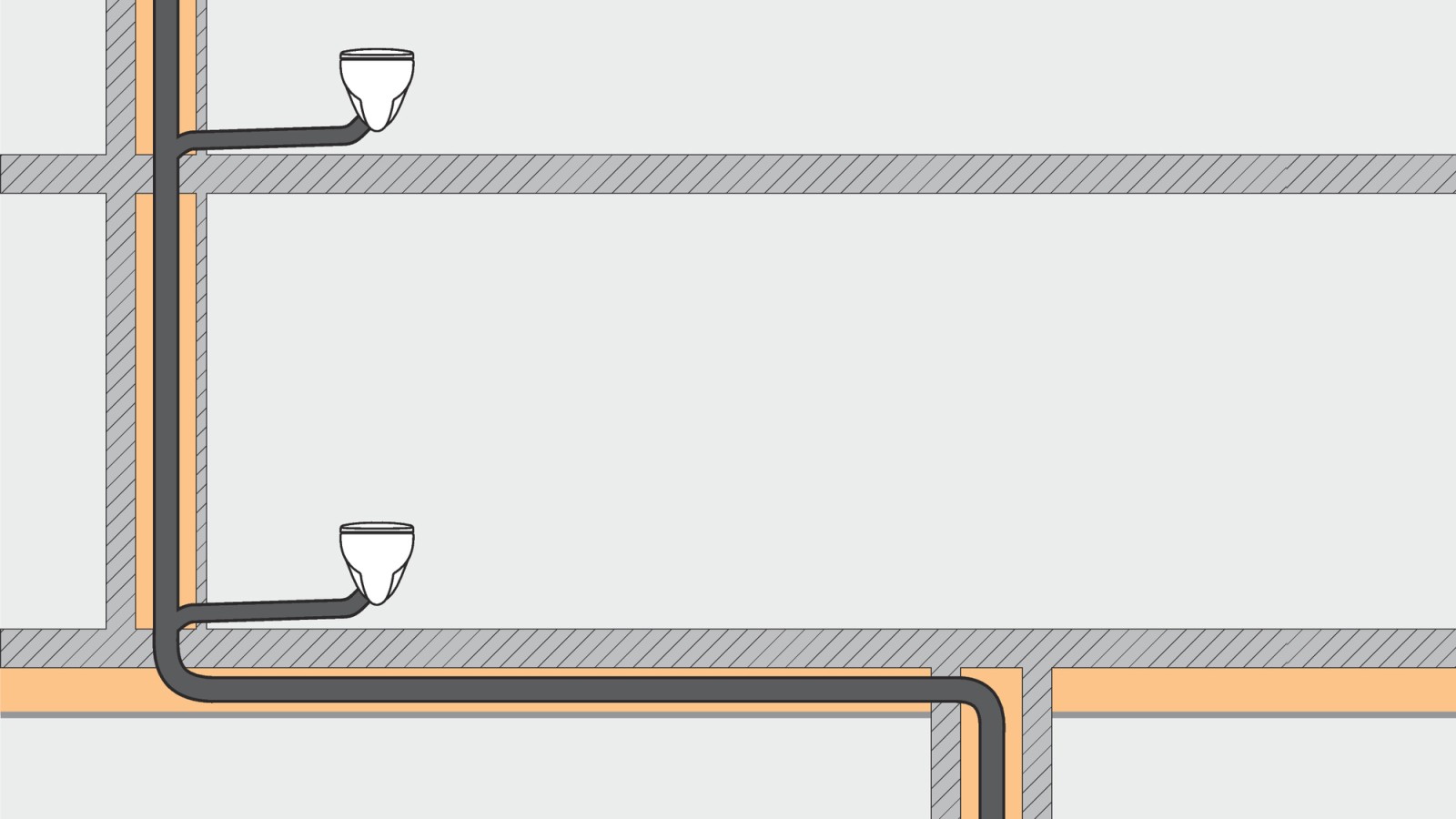

Geleneksel drenaj sistemlerinin aksine SuperTube teknolojisi alan tasarrufu sağlar ve bina tasarımında daha fazla özgürlük sunar.
Eğimsiz yatay deşarj borusu

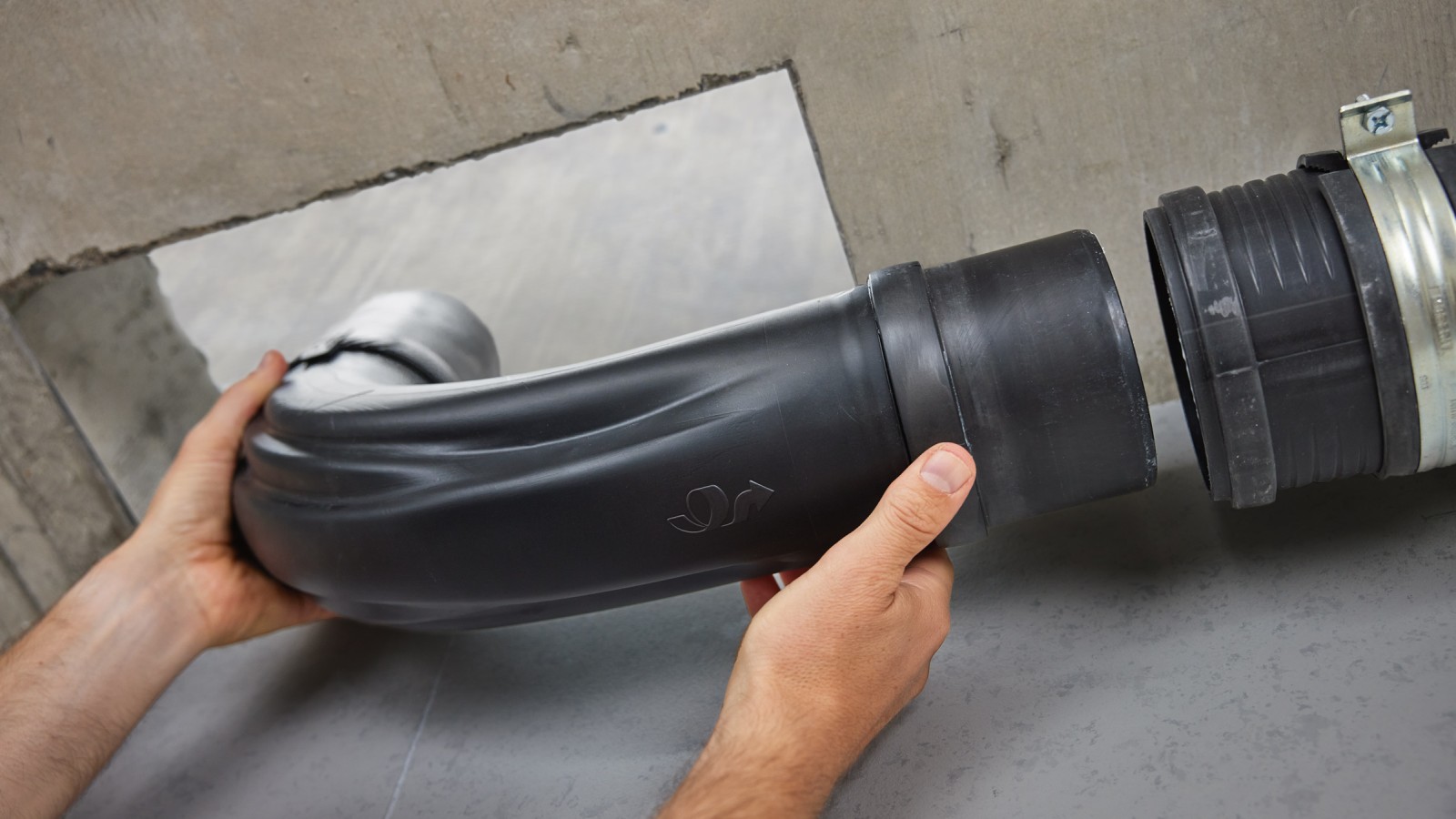

Düşey borudan yataya geçiş gereken durumlarda – örneğin bir ofset bağlantısında ya da kolektör hattına bağlanırken – BottomTurn dirseği kullanılır.

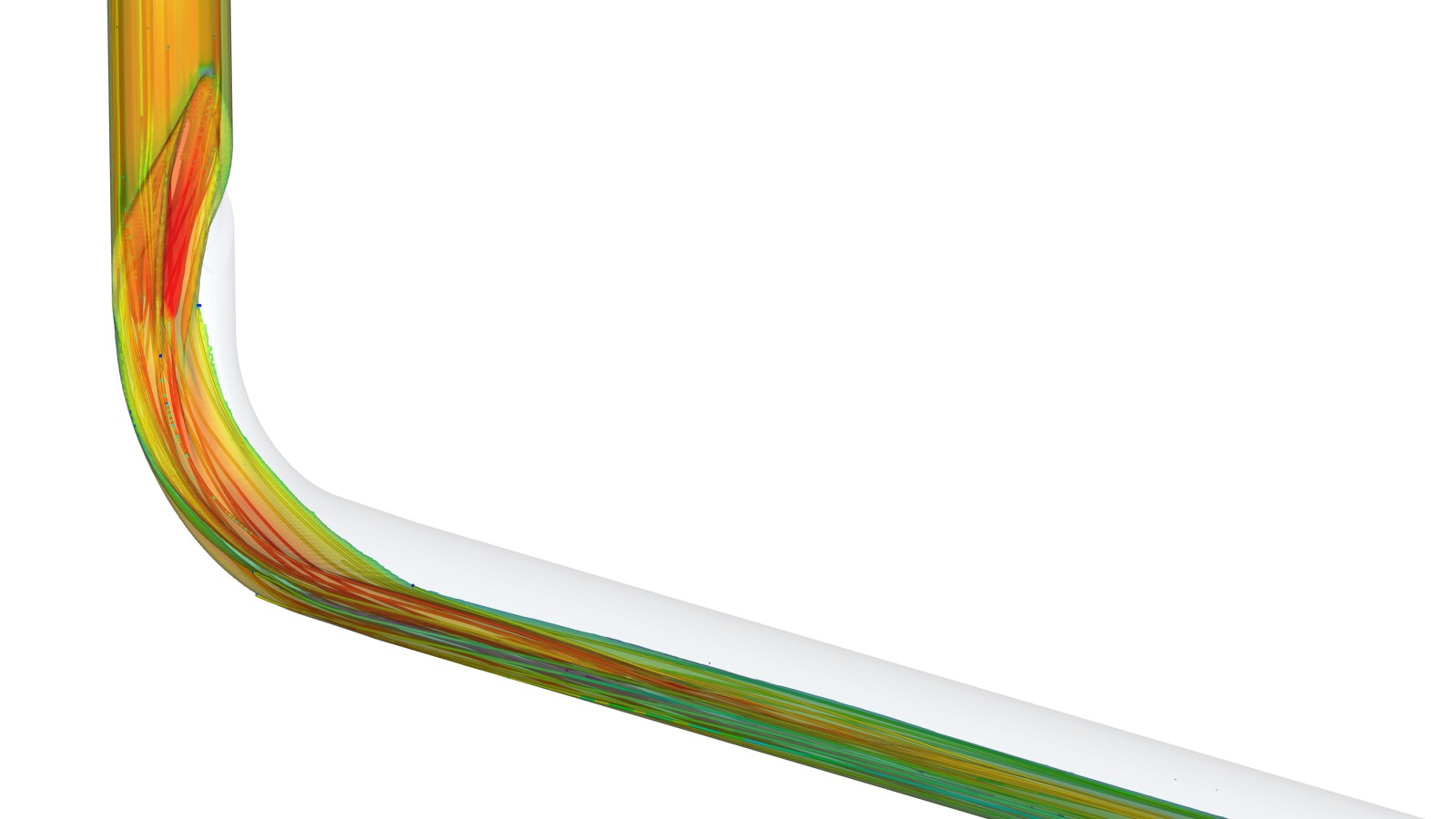

Geberit BottomTurn dirseği, akış yönü değişirken su duvarını kırar ancak hava sütununu etkilemez. Bunu, halka akıştan tabakalı akışa dönüşüm sağlayarak gerçekleştirir.
Bu yön değişimi, geleneksel çözümlere kıyasla çok daha az darbe kaybına yol açar.
Bu sayede yatay borular 110 mm çapa düşürülerek 6 metreye kadar eğimsiz döşenebilir.
Tavan içi uygulamalarda alan gereksinimini azaltır ve planlama ile montajı geleneksel sistemlere göre çok daha kolay hâle getirir.
Deşarj borularının daha kolay planlanması

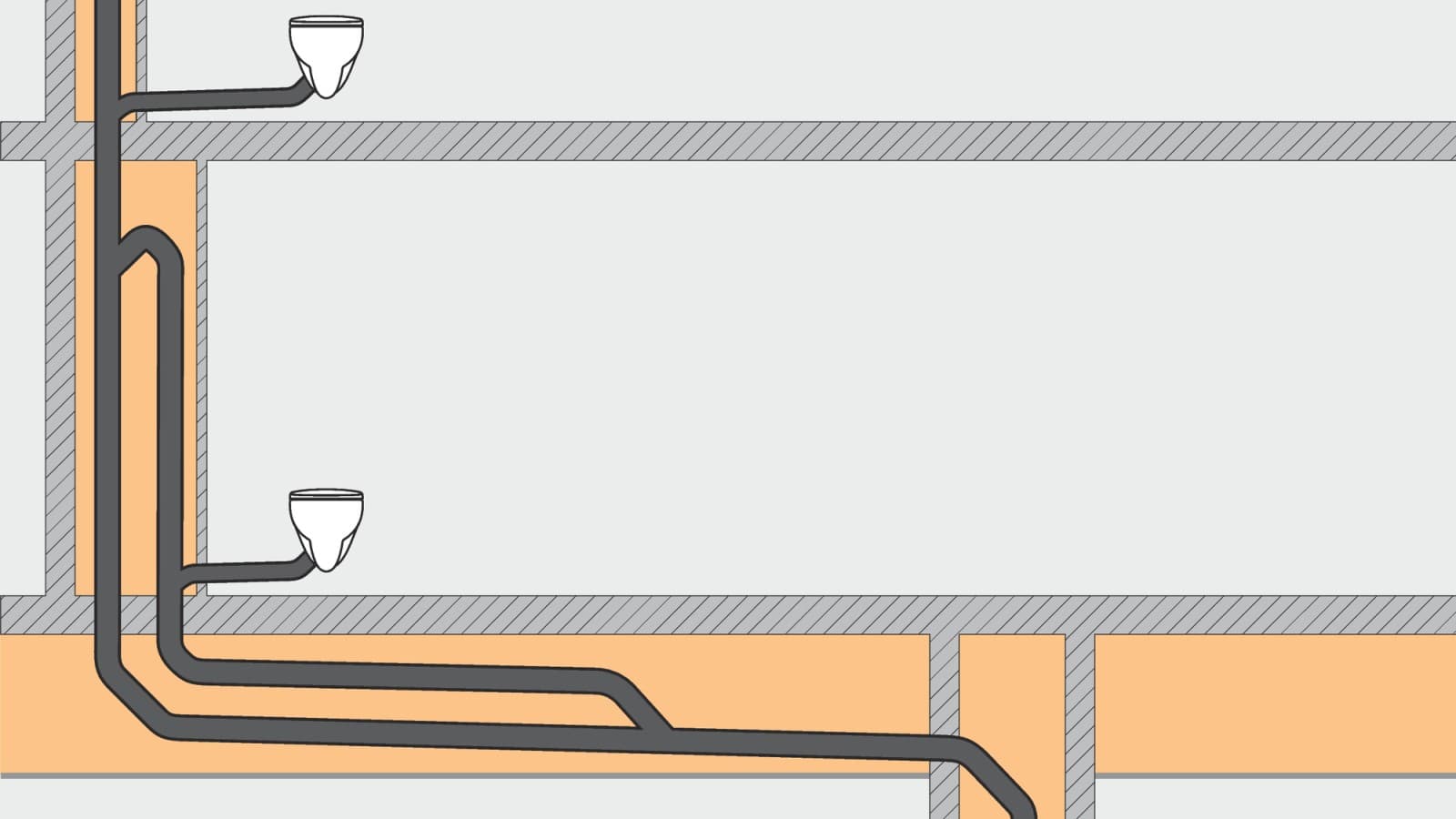

Düşey kolonlarda atık su hidrolikleri, planlama aşamasında dikkatli değerlendirme gerektirir. Borularda aşırı basınç veya vakum etkisi oluşmaması için, tasarıma bağlı olarak ek havalandırma boruları veya daha büyük boru çapları kullanılması gerekebilir.
Özellikle yön değişikliği gereken durumlarda – örneğin bir ofset bağlantısı veya kolektör hattına geçişte – ek havalandırma borusu ihtiyacı ortaya çıkabilir. Ayrıca yatay boruların doğru eğimle döşenmesi zorunludur. Tüm bunlar, özellikle bağlantı elemanları için az yer bulunan uygulamalarda planlamayı daha karmaşık hale getirir.
SuperTube teknolojisi kullanıldığında, bağlantı elemanlarının oluşturduğu akış yapısı sayesinde deşarj borusu içinde stabil ve kesintisiz bir hava sütunu oluşur.
Daha az malzeme ve daha kolay montaj
Boru sistemi daha az malzeme gerektirir, çünkü ek havalandırma veya bypass borularına ihtiyaç duyulmaz.
Ayrıca tek bir boru hattının montajı, hem daha kolay hem de daha hızlıdır.
Projeler
SuperTube teknolojisi hakkında sık sorulan sorular
Geberit SuperTube teknolojisini özel kılan nedir?
SuperTube teknolojisi, mimarlar ve planlamacılar için tesisat tasarımını çok daha kolay hâle getirir. Geleneksel drenaj sistemlerinden farklı olarak, havalandırma veya bypass borularına ihtiyaç duymaz.
SuperTube, daha fazla yaşam ve kullanım alanı kazandırarak yatırımcılar için finansal avantaj sağlar.
Ayrıca SuperTube teknolojisi, yüksek ses yalıtımı gereksinimlerini karşılayan çeşitli Geberit drenaj sistemleri ile uyumlu olarak sunulmaktadır.
